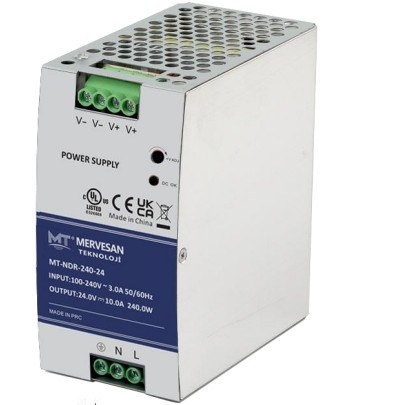

Mervesan MT-NDR-240-24 24V 10A 240W DIN Ray Güç Kaynağı

Mervesan MT-NDR-240-24, endüstriyel otomasyon ve elektrik panolarında 24 V DC besleme ihtiyacını karşılamak üzere geliştirilmiş 240 W DIN ray tipi AC/DC switching güç kaynağıdır. 24 V DC nominal çıkış gerilimi ve 10 A çıkış akımı sayesinde otomasyon ekipmanları, kontrol sistemleri ve çeşitli endüstriyel elektronik cihazların beslenmesinde kullanılabilir.

90-264 V AC geniş giriş gerilimi, farklı şebeke koşullarında kullanım esnekliği sağlarken DIN ray montaj yapısı pano içerisindeki kurulumu kolaylaştırır. Ayarlanabilir DC çıkış gerilimi, dahili DC durum göstergesi ve elektriksel koruma fonksiyonlarıyla profesyonel pano uygulamalarına uygun kompakt bir güç çözümüdür.

Mervesan MT-NDR-240-24 Teknik Özellikleri

• Marka: Mervesan
• Model: MT-NDR-240-24
• Seri: MT-NDR-240
• Ürün Tipi: DIN Ray AC/DC Switching Güç Kaynağı
• Giriş Gerilimi: 90-264 V AC
• Çalışma Frekansı: 50/60 Hz
• Nominal Çıkış Gerilimi: 24 V DC
• Nominal Çıkış Akımı: 10 A
• Çıkış Gücü: 240 W
• Verimlilik: %87
• Kalkış Akımı: 37 A / 115 VAC, 70 A / 230 VAC
• Şebeke Akımı: 2,5 A / 115 VAC, 1,3 A / 230 VAC
• Ripple & Noise: 150 mVp-p
• Hat Regülasyonu: ±%0,5
• Yük Regülasyonu: ±%1
• DC Çıkış Gerilimi: Ayarlanabilir
• Çalışma Sıcaklığı: -20°C ile +70°C
• Depolama Sıcaklığı: -40°C ile +85°C
• Montaj Tipi: DIN Ray TS-35 / 7.5 veya TS-35 / 15
• Durum Göstergesi: Dahili DC aktif LED
• Ölçüler: 63 × 125 × 113,5 mm
• Ağırlık: 1000 g

24V 10A 240W Endüstriyel Güç Kaynağı

MT-NDR-240-24, 24 V DC çıkış gerilimi ve 10 A nominal akım kapasitesiyle 240 W'a kadar güç sağlayabilir. Bu kapasite, 24 V DC altyapının yaygın olarak kullanıldığı otomasyon ve makine kontrol sistemlerinde merkezi bir güç kaynağı olarak kullanılmasına imkân verir.

Aynı pano içerisinde bulunan birden fazla uyumlu cihazın ortak bir DC güç kaynağından beslenmesi gereken projelerde pratik bir çözüm oluşturur.

%87 Verimlilik

Mervesan MT-NDR-240-24, nominal çalışma koşullarında %87 verimlilik değerine sahiptir. Switching güç kaynağı yapısı, giriş enerjisinin kullanılabilir DC çıkış enerjisine verimli biçimde dönüştürülmesine yardımcı olur.

Özellikle uzun süre çalışan endüstriyel kontrol ve otomasyon sistemlerinde uygun güç kaynağı seçimi, enerji kayıpları ve sistem içerisindeki ısı yönetimi açısından önem taşır.

Ayarlanabilir DC Çıkış Gerilimi

MT-NDR-240-24 modelinde DC çıkış gerilimi ayarlanabilir yapıdadır. Bu özellik, sistem kurulumu ve devreye alma sırasında uygulamanın gerektirdiği koşullara göre çıkış geriliminde sınırlı ince ayar yapılmasına olanak sağlar.

Ürün üzerinde bulunan DC aktif LED göstergesi, çıkış durumunun pano içerisinden kolay şekilde kontrol edilmesine yardımcı olur.

DIN Ray Montaj Avantajı

Mervesan MT-NDR-240-24, TS-35 / 7.5 ve TS-35 / 15 DIN ray sistemlerine monte edilebilir. DIN ray uyumluluğu sayesinde güç kaynağı otomasyon ve elektrik panolarına düzenli ve modüler biçimde yerleştirilebilir.

63 × 125 × 113,5 mm gövde ölçülerine sahip ürün, 240 W güç kapasitesini kompakt bir pano formunda sunar.

Koruma Özellikleri

MT-NDR-240-24, endüstriyel sistemlerde güvenli çalışmayı desteklemek için çeşitli koruma fonksiyonlarına sahiptir.

Aşırı Yük Koruması

Aşırı yük koruması, çıkış gücü yaklaşık %105-%130 seviyesine ulaştığında devreye girer. Güç kaynağı hiccup koruma yöntemi kullanır ve hata koşulu ortadan kalktıktan sonra otomatik olarak normal çalışmaya dönebilir.

Aşırı Gerilim Koruması

24 V model için aşırı gerilim koruma seviyesi 29-33 V aralığındadır. Korumanın devreye girmesi halinde çıkış kapatılır ve cihaz yeniden enerji verilerek tekrar çalıştırılabilir.

Aşırı Sıcaklık Koruması

Üründe ayrıca aşırı sıcaklık koruması bulunur. Sıcaklık korumasının devreye girmesi halinde çıkış kapatılarak güç kaynağının ve bağlı sistemin korunmasına yardımcı olunur.

Mervesan MT-NDR-240-24 Kullanım Alanları

MT-NDR-240-24;

• Endüstriyel otomasyon panoları
• PLC ve kontrol sistemleri
• Makine otomasyon uygulamaları
• 24 V DC kontrol devreleri
• Röle ve kontaktör kumanda sistemleri
• Sensör ve saha ekipmanları
• Bina otomasyon sistemleri
• Endüstriyel elektronik cihazlar
• Güvenlik ve kontrol sistemleri
• DIN ray kullanılan elektrik panoları

gibi profesyonel uygulamalarda DC güç kaynağı olarak kullanılabilir.

Güvenlik ve EMC

MT-NDR-240 serisi güç kaynakları; UL508, BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 ve AS/NZS 62368.1 gibi güvenlik standartlarına ilişkin uygunluk bilgileriyle sunulmaktadır.

EMC emisyon tarafında ise ilgili BS EN/EN55032, BS EN/EN61204-3 Class B ve EN61000 standartlarına yönelik uygunluk bilgileri üretici teknik dokümanında belirtilmektedir.

MT-NDR-240-24 Seçerken Nelere Dikkat Edilmeli?

Güç kaynağı kullanılmadan önce bağlanacak ekipmanların 24 V DC çalışma gerilimine uygun olduğu kontrol edilmelidir. Sistemdeki cihazların toplam akım ihtiyacının da güç kaynağının 10 A nominal çıkış kapasitesini aşmaması gerekir.

Montaj ve elektrik bağlantılarının endüstriyel elektrik ekipmanları konusunda yetkin personel tarafından yapılması önerilir. Ürün kapalı alan endüstriyel uygulamalar için tasarlanmıştır.
