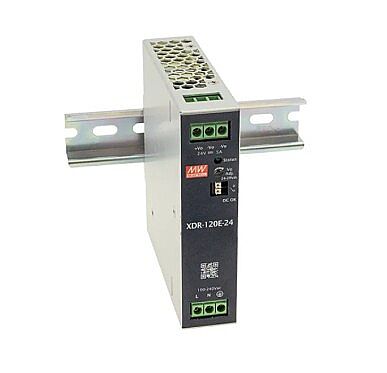

Mean Well XDR-120E-24 24V 5A 120W DIN Ray Tipi Güç Kaynağı

Mean Well XDR-120E-24 24V 5A 120W DIN Ray Tipi Güç Kaynağı



Mean Well XDR-120E-24 – Otomasyon Panoları İçin 24V DC Güç Kaynağı

Endüstriyel otomasyon sistemlerinde 24V DC, kontrol ekipmanlarının beslenmesinde en yaygın kullanılan gerilim seviyelerinden biridir. PLC kontrolörleri, sensörler, röleler ve çeşitli saha ekipmanlarının doğru güç kaynağıyla çalıştırılması, otomasyon sisteminin kararlılığı açısından önemlidir.

Mean Well XDR-120E-24, bu ihtiyaca yönelik geliştirilmiş, 24V DC ve 5A çıkış kapasitesine sahip 120W endüstriyel güç kaynağıdır.

XDR-120E serisinin ultra ince tasarımı sayesinde cihaz, yalnızca 30 mm genişliğindeki gövdesiyle standart DIN ray üzerine yerleştirilebilir. Bu yapı, çok sayıda otomasyon bileşeninin kullanıldığı elektrik panolarında önemli bir yerleşim avantajı oluşturur.

%91 tipik verimliliği, geniş giriş gerilimi aralığı ve DC OK durum izleme özelliğiyle hem yeni projelerde hem de mevcut kontrol panolarının güç besleme düzenlemelerinde kullanılabilecek bir çözümdür.

24V DC – 5A Çıkış Kapasitesi

XDR-120E-24, nominal 24V DC çıkış gerilimi ve 5A akım kapasitesiyle toplam 120W güç sağlar.

Birden fazla cihazın aynı DC güç kaynağından beslendiği uygulamalarda sistemin toplam akım tüketimi dikkate alınarak kullanılabilir.

Cihazın çıkış gerilimi 24V ile 29V arasında ayarlanabilir. Bu özellik, uygun gerilim toleransına sahip ekipmanlarda besleme seviyesinin ihtiyaca göre belirlenmesine imkân tanır.

Çıkış gerilimi artırıldığında kullanılabilir akımın 120W nominal güç sınırına göre değerlendirilmesi gerekir.

Yoğun Panolara Uygun Ultra İnce Tasarım

Geleneksel güç kaynaklarının pano içerisinde kapladığı alan, sistemin büyüklüğüne bağlı olarak önemli bir planlama konusu olabilir.

XDR-120E-24, yalnızca 30 mm genişliğe sahip kompakt gövdesiyle DIN ray üzerindeki alan kullanımını azaltır.

Böylece PLC modülleri, sigorta grupları, kontaktörler, yardımcı röleler ve terminal blokları için daha esnek bir pano düzeni oluşturulabilir.

%91 Tipik Enerji Verimliliği

Cihazın %91 tipik verimlilik değeri, giriş enerjisinin büyük bölümünün kullanılabilir DC çıkış gücüne dönüştürülmesini sağlar.

Düşük enerji kaybı, sürekli çalışan endüstriyel sistemlerde hem güç tüketimi hem de pano içindeki ısı yönetimi açısından önemlidir.

Fansız soğutma sistemi ise doğal hava dolaşımıyla çalışır. Böylece ilave fan gürültüsü oluşmaz ve hareketli soğutma bileşeninden kaynaklanan bakım ihtiyacı bulunmaz.

Geniş Şebeke Gerilimi Desteği

Mean Well XDR-120E-24, 85–264V AC giriş aralığı sayesinde farklı şebeke gerilimleriyle kullanılabilir. Üründe 120–370V DC giriş desteği de bulunur.

Bu esneklik, farklı ülkelerde kullanılacak makine ve otomasyon sistemlerinin tasarımında avantaj sağlar.

DC OK Kontağı ile Besleme Takibi

Endüstriyel otomasyonda yalnızca cihazlara enerji vermek değil, beslemenin durumunu takip edebilmek de önemlidir.

XDR-120E-24 üzerinde bulunan DC OK röle kontağı, güç kaynağının çıkış durumunu harici kontrol veya izleme sistemlerine aktarabilir.

Normal çıkış durumunda kapanan kontak, güç kaynağı kapalıyken veya DC çıkış hatasında açılır. Böylece uygun bir izleme devresi üzerinden besleme durumunun değerlendirilmesi mümkün olur.

Koruma Özellikleri

Güç kaynağı, çalışma sırasında karşılaşılabilecek çeşitli elektriksel hata koşullarına karşı koruma fonksiyonlarıyla donatılmıştır.

Aşırı yük koruması: Nominal çıkış gücünün yaklaşık %105–130'u seviyesinde sabit akım sınırlaması uygulanır. Hata ortadan kalktığında otomatik toparlanma gerçekleşir.

Kısa devre koruması: Çıkış devresindeki kısa devre koşullarında güç kaynağının korunmasına yardımcı olur.

Aşırı gerilim koruması: Çıkış gerilimi yaklaşık 30–34V seviyesine ulaştığında çıkışı kapatır. Yeniden çalışması için giriş beslemesinin tekrar verilmesi gerekir.

Aşırı sıcaklık koruması: Cihaz aşırı sıcaklık durumunda çıkışı kapatır ve hata durumu giderildiğinde otomatik olarak çalışmaya döner.

Teknik Özellikler

Özellik	Değer
Marka	Mean Well
Model	XDR-120E-24
Seri	XDR-120E
Ürün tipi	DIN ray tipi endüstriyel güç kaynağı
Nominal çıkış gerilimi	24V DC
Nominal çıkış akımı	5A
Nominal çıkış gücü	120W
Gerilim ayar aralığı	24–29V DC
AC giriş aralığı	85–264V AC
DC giriş aralığı	120–370V DC
Giriş frekansı	47–63Hz
Tipik verimlilik	%91
Ripple ve gürültü	Maksimum 120mVp-p
Çıkış gerilimi toleransı	±%1
Hat regülasyonu	±%0,5
Yük regülasyonu	±%1
Aşırı yük koruması	%105–130
Aşırı gerilim koruması	30–34V
Çalışma sıcaklığı	-40°C ile +70°C
Soğutma sistemi	Fansız, doğal hava dolaşımı
DC OK röle çıkışı	30V DC/1A, 30V AC/0,5A
DIN ray uyumluluğu	TS-35/7.5, TS-35/15
Boyutlar	30 × 125,2 × 116 mm
Net ağırlık	510 g
Üretici garantisi	3 yıl

Kullanım Alanları

PLC Otomasyon Panoları

24V DC besleme gerektiren PLC sistemleri ve uyumlu giriş/çıkış modüllerinin enerji ihtiyacının karşılanmasında kullanılabilir. Nominal 5A kapasitesi, sistemdeki cihazların toplam akım tüketimi dikkate alınarak değerlendirilmelidir.

Endüstriyel Sensör Sistemleri

Üretim hatlarında kullanılan 24V DC sensörlerin, algılama modüllerinin ve elektronik kontrol devrelerinin beslenmesi için uygundur.

Makine Kontrol Sistemleri

CNC makineleri, paketleme makineleri ve otomatik üretim hatlarında 24V DC gerektiren yardımcı kontrol ekipmanlarının enerji beslemesinde kullanılabilir.

Bina Otomasyonu

Merkezi bina kontrol sistemlerinde kullanılan uygun gerilimli elektronik modüller, yardımcı kontrol devreleri ve saha ekipmanlarının beslenmesinde değerlendirilebilir.

Elektromekanik Kontrol Devreleri

24V DC ile çalışan röle bobinleri, uygun solenoid valfler ve kontrol elemanlarının beslenmesinde kullanılabilir. Endüktif yüklerin ilk hareket akımları ve oluşturabileceği gerilim darbeleri ayrıca dikkate alınmalıdır.

Montaj ve Teknik Kullanım

Mean Well XDR-120E-24, TS-35/7.5 veya TS-35/15 standartlarındaki DIN raylara monte edilebilir.

Doğru soğutma ve güvenli çalışma için cihazın çevresinde yeterli hava dolaşımı sağlanmalıdır.

Sürekli tam yükte kullanım için üretici tarafından önerilen boşluklar üstte 40 mm, altta 20 mm ve yanlarda 5 mm'dir. Yanındaki ekipman önemli bir ısı kaynağıysa 15 mm yan boşluk önerilir.

+50°C üzerindeki ortam sıcaklıklarında çıkış yükü üreticinin kapasite düşürme eğrisine uygun olarak azaltılmalıdır.

Sık Sorulan Sorular

Mean Well XDR-120E-24 kaç watt?

Cihazın nominal çıkış gücü 120W'tır.

XDR-120E-24 kaç amper verir?

24V DC nominal çıkışında 5A akım kapasitesine sahiptir.

XDR-120E-24 PLC için uygun mudur?

24V DC giriş gerektiren ve toplam güç tüketimi ürünün kapasitesiyle uyumlu PLC sistemlerinde kullanılabilir.

24V çıkış ayarlanabilir mi?

Evet. Çıkış gerilimi 24V ile 29V DC arasında ayarlanabilir.

DC OK ne işe yarar?

Güç kaynağının DC çıkış durumunu harici kontrol devrelerine iletmek için kullanılan röle kontağıdır.

XDR-120E-24 fansız mı?

Evet. Doğal hava dolaşımıyla soğutulan fansız bir tasarıma sahiptir.
