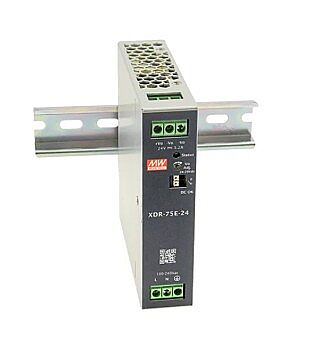

Mean Well XDR-75E-24 24V 3.2A 75W DIN Ray Tipi Güç Kaynağı

Mean Well XDR-75E-24 24V 3.2A 75W DIN Ray Tipi Endüstriyel Güç Kaynağı

Endüstriyel otomasyon sistemlerinin kesintisiz ve kararlı çalışması, kullanılan kontrol ekipmanlarının doğru gerilimle beslenmesine bağlıdır. Mean Well XDR-75E-24, elektrik panolarında sınırlı montaj alanını verimli kullanmak ve 24V DC enerji ihtiyacını karşılamak üzere geliştirilmiş kompakt bir anahtarlamalı güç kaynağıdır.

XDR-75E serisinin 24V çıkışlı modeli olan bu ürün, 3.2A nominal çıkış akımı ve 76.8W güç kapasitesiyle kontrol devreleri, endüstriyel elektronik cihazlar ve fabrika otomasyonu uygulamaları için uygun bir besleme seçeneğidir.

30 mm genişliğindeki ultra ince metal gövdesi, standart DIN ray sistemlerine kolayca yerleştirilebilir. Bu tasarım, özellikle yoğun bileşen yerleşimine sahip elektrik panolarında alan kullanımını iyileştirir.

%90 tipik enerji verimliliği, geniş giriş gerilimi toleransı, DC OK durum izleme kontağı ve entegre koruma devreleri sayesinde hem yeni pano projelerinde hem de mevcut sistemlerin güç besleme ihtiyaçlarında değerlendirilebilir.

Mean Well XDR-75E-24 Güç Kaynağının Avantajları

24V DC Çıkış ve 3.2A Akım Kapasitesi

Endüstriyel kontrol uygulamalarında yaygın kullanılan 24V DC gerilimi sağlayan XDR-75E-24, toplam akım gereksinimi 3.2A sınırını aşmayan uyumlu cihazların beslenmesinde kullanılabilir.

Çıkış geriliminin 24V ile 29V DC arasında ayarlanabilmesi, farklı ekipmanların teknik gereksinimlerine göre güç kaynağının yapılandırılmasına olanak tanır.

Dar Elektrik Panolarına Uygun 30 mm Gövde

Elektrik panolarındaki kullanılabilir DIN ray uzunluğu, ekipman sayısı arttıkça önemli hâle gelir. XDR-75E-24 modelinin yalnızca 30 mm genişliğindeki yapısı, güç kaynağı için ayrılması gereken alanı azaltır.

Bu özelliği sayesinde röleler, kontrol modülleri, terminal blokları ve diğer pano bileşenleri için daha fazla yer bırakılmasına yardımcı olur.

%90 Tipik Verimlilik

Güç kaynaklarında enerji dönüşümü sırasında meydana gelen kayıplar hem elektrik tüketimini hem de pano içindeki sıcaklık koşullarını etkileyebilir.

XDR-75E-24, %90 tipik verimlilik değeriyle elektrik enerjisinin DC çıkışa etkin biçimde aktarılmasını sağlar. 230V AC giriş koşullarında 0.9W tipik yüksüz güç tüketimi, sistemin düşük yük veya bekleme koşullarındaki enerji ihtiyacının sınırlandırılmasına katkıda bulunur.

85–264V AC Geniş Giriş Aralığı

Ürün, 85–264V AC giriş gerilimi aralığında çalışacak şekilde tasarlanmıştır. Ayrıca 120–370V DC giriş aralığını destekler.

Geniş giriş aralığı, farklı besleme altyapılarında kullanılacak kontrol sistemlerinin tasarımında esneklik sağlar. Bununla birlikte uygun giriş koruması ve bağlantı düzeni, sistemin elektriksel koşullarına göre belirlenmelidir.

DC OK Röle Kontağı ile Güç Durumu İzleme

XDR-75E-24 üzerinde bulunan DC OK röle kontağı, güç kaynağının DC çıkış durumunu harici izleme devrelerine iletmek için kullanılabilir.

Güç kaynağı çalışırken ve çıkış durumu normal olduğunda kontak kapalı, güç kaynağı kapalı veya DC çıkışta hata bulunduğunda açık konumdadır.

Bu özellik sayesinde uygun şekilde tasarlanmış kontrol devrelerinde güç kaynağının durumu takip edilebilir ve olası besleme problemlerinin tespiti kolaylaştırılabilir.

Fansız ve Doğal Hava Soğutmalı Tasarım

XDR-75E-24, aktif soğutma fanı gerektirmeyen bir yapıya sahiptir. Gövde çevresindeki doğal hava dolaşımıyla soğutma gerçekleştirilir.

Fansız yapı, hareketli parça kaynaklı mekanik bakım ihtiyacını azaltır ve fan gürültüsünün istenmediği kontrol sistemlerinde avantaj sağlar.

Entegre Koruma Fonksiyonları

Elektriksel arızalara karşı cihaz içerisinde birden fazla koruma mekanizması bulunur.

Kısa devre koruması: Çıkış hattında meydana gelebilecek kısa devre koşullarına karşı koruma sağlar.

Aşırı yük koruması: Nominal gücün yaklaşık %105–130'u aralığında sabit akım sınırlama mekanizması devreye girer. Hata giderildiğinde otomatik toparlanma sağlanır.

Aşırı gerilim koruması: Çıkış gerilimi 30–34V seviyesine ulaştığında cihaz çıkışı kapatır. Normal çalışmaya dönüş için güç beslemesinin yeniden verilmesi gerekir.

Aşırı sıcaklık koruması: Termal koruma devreye girdiğinde güç kaynağı kesintili koruma moduna geçer. Hata durumu ortadan kalktığında otomatik olarak normale döner.

Bu mekanizmalar, uygun tasarlanmış elektrik sistemlerinde güç kaynağının güvenli ve kararlı şekilde işletilmesine katkıda bulunur.

Mean Well XDR-75E-24 Teknik Özellikleri

Teknik özellik	Değer
Üretici	Mean Well
Model	XDR-75E-24
Seri	XDR-75E
Ürün tipi	DIN ray tipi anahtarlamalı güç kaynağı
Nominal çıkış gerilimi	24V DC
Nominal çıkış akımı	3.2A
Nominal çıkış gücü	76.8W
Çıkış gerilimi ayar aralığı	24–29V DC
AC giriş gerilimi	85–264V AC
DC giriş gerilimi	120–370V DC
Giriş frekansı	47–63Hz
Tipik verimlilik	%90
Yüksüz güç tüketimi	0.8W / 115V AC, 0.9W / 230V AC
Gerilim toleransı	±%1
Hat regülasyonu	±%0.5
Yük regülasyonu	±%1
Ripple ve gürültü	Maksimum 100mVp-p
Tipik hold-up süresi	16ms / 230V AC
Çalışma sıcaklığı	-40°C ile +70°C
Çalışma nemi	%20–95 RH, yoğuşmasız
Soğutma	Doğal hava dolaşımı, fansız
Montaj tipi	TS-35/7.5 veya TS-35/15 DIN ray
DC OK kontağı	30V DC/1A veya 30V AC/0.5A, dirençsel yük
Boyutlar (G×Y×D)	30 × 125.2 × 116 mm
Ürün ağırlığı	465 g
Üretici garantisi	3 yıl

Mean Well XDR-75E-24 Kullanım Alanları

Elektrik Kontrol ve Kumanda Panoları

24V DC ile çalışan yardımcı kontrol ekipmanlarının enerji ihtiyacını karşılamak için kullanılabilir. DIN ray bağlantısı sayesinde pano içerisinde düzenli bir kurulum yapılmasına yardımcı olur.

PLC ve Endüstriyel Otomasyon Sistemleri

Besleme gereksinimleri uygun olan PLC kontrol birimleri, giriş/çıkış modülleri ve elektronik kontrol devreleri için değerlendirilebilir. Bağlanacak ekipmanların toplam akım tüketimi ile ilk kalkış koşulları kontrol edilmelidir.

Sensör ve Kontrol Devreleri

Endüstriyel makinelerde kullanılan 24V DC sensörler, yardımcı kontrol kartları ve uyumlu elektronik bileşenler için düzenlenmiş güç beslemesi sağlayabilir.

Fabrika Otomasyonu ve Makine Üretimi

Üretim hatlarında, otomatik kontrol düzeneklerinde ve makine panolarında kullanılan 24V DC yardımcı ekipmanların beslenmesine uygundur.

Bina Otomasyonu

Akıllı bina kontrol panolarında, uygun gerilimle çalışan kontrol cihazlarının ve yardımcı otomasyon devrelerinin beslenmesinde kullanılabilir.

Elektronik Test ve Ölçüm Sistemleri

24V DC besleme ihtiyacı bulunan test düzeneklerinde ve endüstriyel elektronik uygulamalarda kullanılabilecek kompakt bir güç kaynağı çözümüdür.

Montaj ve Bağlantı Bilgileri

Mean Well XDR-75E-24, 35 mm standart DIN ray sistemleriyle uyumludur.

Güç kaynağının doğru şekilde soğutulması için üretici tarafından önerilen montaj boşlukları korunmalıdır.

• Üst bölüm: En az 40 mm
• Alt bölüm: En az 20 mm
• Sağ ve sol yanlar: En az 5 mm
• Komşu cihaz ısı kaynağıysa: Önerilen yan boşluk 15 mm

Ürünün çalışabileceği ortam sıcaklığı -40°C ile +70°C arasında olmakla birlikte, +50°C üzerindeki sıcaklıklarda çıkış gücü üreticinin kapasite düşürme eğrisine göre azaltılmalıdır.

Ayrıca düşük giriş gerilimi koşullarında da kullanılabilir çıkış kapasitesi sınırlandırılabilir.

Elektrik bağlantıları yalnızca yetkin personel tarafından, üreticinin bağlantı şemasına ve ilgili güvenlik kurallarına uygun olarak yapılmalıdır.

XDR-75E-24 Satın Alırken Nelere Dikkat Edilmeli?

Öncelikle sistemde kullanılan cihazların nominal besleme gerilimi belirlenmelidir. XDR-75E-24 modeli, 24V DC besleme gereksinimi olan ekipmanlar için tasarlanmıştır.

İkinci aşamada, sisteme bağlı tüm cihazların akım tüketimleri toplanmalıdır. Nominal 3.2A çıkış kapasitesi, çalışma koşulları ve olası kalkış akımları dikkate alınarak değerlendirilmelidir.

Pano içindeki ortam sıcaklığı, doğal hava sirkülasyonu ve giriş gerilimi de güç kaynağının kullanılabilir kapasitesini etkileyebilir.

DC OK kontağının kontrol sistemine bağlanması planlanıyorsa röle kontağının elektriksel sınırlarına uyulmalıdır.

Neden Mean Well XDR-75E-24 Tercih Edilmeli?

Mean Well XDR-75E-24, 24V DC enerji beslemesini kompakt bir DIN ray gövdesinde sunar. 30 mm ince tasarım, %90 tipik verimlilik, geniş giriş aralığı ve DC OK röle kontağı, ürünü endüstriyel kontrol uygulamaları açısından kullanışlı hâle getirir.

Ürünün kısa devre, aşırı yük, aşırı gerilim ve aşırı sıcaklık korumaları da güç kaynağının önemli teknik avantajları arasındadır.

Mean Well XDR-75E-24 24V 3.2A DIN ray güç kaynağını 3faz.com üzerinden inceleyebilir, teknik özelliklerini karşılaştırabilir ve projenizin enerji besleme gereksinimlerine uygunluğunu değerlendirebilirsiniz.
