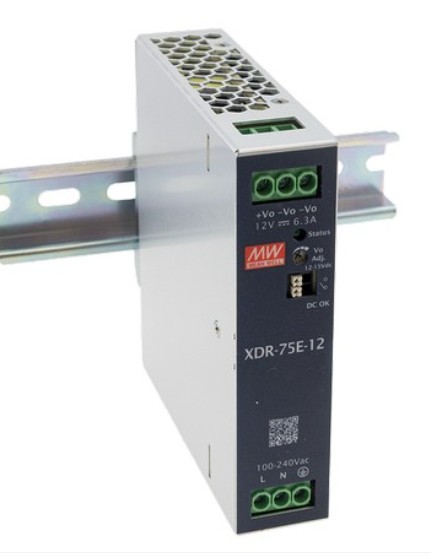

Mean Well XDR-75E-12 12V 6.3A 75W DIN Ray Tipi Endüstriyel Güç Kaynağı

Mean Well XDR-75E-12 12V 6.3A 75W DIN Ray Güç Kaynağı

Mean Well XDR-75E-12, endüstriyel otomasyon sistemlerinde, elektrik kontrol panolarında ve elektronik cihazların besleme devrelerinde kullanılmak üzere geliştirilmiş, 12V DC çıkışlı, 6.3A akım kapasiteli ve 75.6W nominal güce sahip DIN ray tipi anahtarlamalı güç kaynağıdır.

XDR-75E serisinin ekonomik ve ultra ince tasarım anlayışıyla üretilen bu model, yalnızca 30 mm genişliğindeki gövdesi sayesinde pano içerisinde daha az yer kaplar. Özellikle birden fazla elektriksel bileşenin bir arada kullanıldığı kontrol panolarında kompakt yerleşim avantajı sağlar.

85–264V AC geniş giriş gerilimi aralığı, %89 tipik enerji verimliliği, ayarlanabilir DC çıkışı ve gelişmiş koruma özellikleriyle endüstriyel güç besleme ihtiyaçlarına yönelik işlevsel bir çözüm sunar.

Mean Well XDR-75E-12 Güç Kaynağının Öne Çıkan Özellikleri

12V DC çıkış ve 6.3A akım kapasitesi

Elektrik enerjisini düzenlenmiş doğru akıma dönüştüren cihaz, 12V DC ile çalışan ve toplam güç gereksinimi ürünün kapasitesini aşmayan elektrikli ve elektronik sistemlerin beslenmesinde kullanılabilir.

30 mm ultra ince gövde tasarımı

Dar pano alanları düşünülerek tasarlanan ürün, standart 35 mm DIN ray üzerine monte edilebilir. İnce yapısı, pano içindeki kullanılabilir alanın daha verimli değerlendirilmesini kolaylaştırır.

Geniş giriş gerilimi desteği

85–264V AC veya 120–370V DC giriş aralığında çalışabilmesi, farklı elektrik besleme koşullarına sahip uygulamalarda esnek kullanım sağlar.

%89 tipik verimlilik

Enerji dönüşümünde yüksek verimlilik sunan cihaz, kayıpları azaltmaya yönelik tasarlanmıştır. Düşük yüksüz güç tüketimi de sürekli enerji beslemesi gerektiren uygulamalarda avantaj oluşturur.

Ayarlanabilir çıkış gerilimi

12–15V DC arasında ayarlanabilen çıkış gerilimi, beslenen ekipmanın teknik gereksinimlerine göre uygun gerilim seviyesinin belirlenmesine olanak tanır. Ayarlama sırasında bağlı cihazların kabul ettiği gerilim sınırları dikkate alınmalıdır.

DC OK röle kontağı

Entegre DC OK röle kontağı, güç kaynağının çıkış durumunun harici kontrol veya izleme sistemlerine aktarılmasına yardımcı olur. Bu özellik, güç beslemesinin takip edilmesi gereken otomasyon panolarında kullanışlıdır.

Fansız çalışma

Doğal hava dolaşımıyla soğutulan cihazda fan bulunmaz. Böylece fan kaynaklı mekanik aşınma ve bakım ihtiyacı ortadan kalkar.

Entegre elektriksel koruma

Kısa devre, aşırı yük, aşırı gerilim ve aşırı sıcaklık korumaları, uygun çalışma koşullarında güç kaynağının ve bağlı sistemlerin korunmasına katkıda bulunur.

Teknik Özellikler

Özellik	Değer
Marka	Mean Well
Ürün kodu	XDR-75E-12
Seri	XDR-75E
Ürün tipi	DIN ray tipi AC/DC güç kaynağı
Nominal çıkış gerilimi	12V DC
Nominal çıkış akımı	6.3A
Nominal çıkış gücü	75.6W
Çıkış gerilimi ayarı	12–15V DC
AC giriş gerilimi	85–264V AC
DC giriş gerilimi	120–370V DC
Giriş frekansı	47–63Hz
Tipik verimlilik	%89
Çıkış dalgalanması ve gürültü	Maksimum 100mVp-p
Gerilim toleransı	±%2
Hat regülasyonu	±%0.5
Yük regülasyonu	±%1
Yüksüz güç tüketimi	Tipik 0.5W (115V AC), 0.7W (230V AC)
Çalışma sıcaklığı	-40°C ile +70°C
Soğutma	Fansız, doğal hava konveksiyonu
Koruma özellikleri	Kısa devre, aşırı yük, aşırı gerilim, aşırı sıcaklık
Durum izleme	DC OK röle kontağı
Montaj	TS-35/7.5 veya TS-35/15 DIN ray
Boyutlar	30 × 125.2 × 116 mm
Ağırlık	465 g
Üretici garanti süresi	3 yıl

Önemli: +50°C üzerindeki çalışma sıcaklıklarında çıkış yükünün üreticinin kapasite düşürme eğrisine göre azaltılması gerekir.

XDR-75E-12 Hangi Alanlarda Kullanılır?

Mean Well XDR-75E-12, endüstriyel ve ticari elektrik sistemlerinde 12V DC enerji beslemesine ihtiyaç duyulan birçok farklı uygulama için değerlendirilebilir.

Endüstriyel otomasyon panoları

Otomasyon sistemlerinde kullanılan ve 12V DC besleme gerektiren röleler, kontrol modülleri, sensörler ve yardımcı elektronik devrelerin enerji ihtiyacını karşılamak amacıyla kullanılabilir.

Elektrik kumanda ve kontrol sistemleri

Elektrik kontrol panolarındaki düşük gerilimli yardımcı devrelerin beslenmesinde, kompakt gövdesi ve DIN ray montaj özelliği sayesinde düzenli bir pano yerleşimine katkı sağlar.

Makine üretimi ve fabrika otomasyonu

Üretim makinelerinde kullanılan uyumlu elektronik kontrol birimleri, ölçüm modülleri ve yardımcı devreler için düzenlenmiş DC besleme sağlayabilir.

Bina otomasyonu

Akıllı bina sistemlerinde 12V DC ile çalışan uygun kontrol ekipmanlarının ve yardımcı elektronik bileşenlerin beslenmesinde kullanılabilir.

Elektronik cihaz ve test sistemleri

Endüstriyel elektronik uygulamalarında, laboratuvar düzeneklerinde ve test sistemlerinde belirli bir DC gerilimin sürekli olarak sağlanması gereken uygulamalar için alternatif oluşturur.

Güvenlik ve Koruma Özellikleri

Endüstriyel güç kaynaklarının seçiminde yalnızca çıkış gerilimi ve akım kapasitesi değil, elektriksel koruma özellikleri de önemlidir.

Mean Well XDR-75E-12 modelinde aşağıdaki koruma mekanizmaları bulunur:

• Kısa devre koruması: Çıkış tarafındaki kısa devre koşullarına karşı koruma sağlar.
• Aşırı yük koruması: Nominal çıkış gücünün yaklaşık %105–130'u seviyesinde sabit akım sınırlama davranışı gösterir ve hata giderildiğinde otomatik toparlanır.
• Aşırı gerilim koruması: Çıkış gerilimi yaklaşık 15–18V seviyesine ulaştığında çıkışı kapatır. Yeniden çalıştırma için güç beslemesinin tekrar verilmesi gerekir.
• Aşırı sıcaklık koruması: Sıcaklık koruması etkinleştiğinde cihaz kesintili koruma moduna geçer ve hata durumu ortadan kalkınca otomatik olarak normal çalışmaya döner.

Ürün ailesi IEC 62368-1, IEC 61558 ve IEC 61010 standartları kapsamında çeşitli güvenlik değerlendirmelerine sahiptir. Sertifika ve uygunluk durumları kullanım bölgesine ve ilgili modelin belgelendirme kapsamına göre kontrol edilmelidir.

DIN Ray Montaj ve Pano Yerleşimi

XDR-75E-12 güç kaynağı, TS-35/7.5 ve TS-35/15 standartlarındaki DIN raylara monte edilecek şekilde tasarlanmıştır.

30 mm genişliğindeki metal gövde, elektrik panosu içerisinde kompakt bir montaj imkânı sunar. Doğru soğutmanın sağlanabilmesi için üreticinin belirttiği montaj boşluklarına dikkat edilmelidir.

Tam yükte sürekli kullanım için önerilen boşluklar:

• Üst tarafta en az 40 mm
• Alt tarafta en az 20 mm
• Sağ ve sol tarafta en az 5 mm

Komşu ekipmanların belirgin ısı kaynağı olması durumunda yan boşluğun 15 mm olarak planlanması önerilir.

Elektrik bağlantıları yetkin teknik personel tarafından, üretici talimatlarına ve geçerli elektrik güvenliği kurallarına uygun şekilde yapılmalıdır.

Mean Well XDR-75E-12 Seçerken Nelere Dikkat Edilmelidir?

Güç kaynağı seçiminde ilk olarak kullanılacak ekipmanın çalışma gerilimi doğrulanmalıdır. Bu modelin nominal çıkışı 12V DC olduğundan yalnızca uyumlu gerilim gereksinimine sahip sistemlerle kullanılmalıdır.

İkinci olarak bağlı cihazların toplam akım tüketimi hesaplanmalıdır. XDR-75E-12 modelinin nominal çıkış akımı 6.3A'dir. Sistemin sürekli yükü, ilk kalkış akımları ve ortam sıcaklığı dikkate alınarak uygun kapasite belirlenmelidir.

Üçüncü önemli konu pano içi sıcaklık ve havalandırmadır. Fansız tasarımlı güç kaynaklarında hava akışının engellenmemesi, ürünün güvenilir çalışması açısından önem taşır.

DC OK röle kontağının kullanılacağı uygulamalarda ise sinyal devresinin röle kontak sınırlarıyla uyumlu olması gerekir.

Neden Mean Well XDR-75E-12?

Mean Well XDR-75E-12; dar pano alanlarına uyum sağlayan tasarımı, geniş giriş gerilimi aralığı, ayarlanabilir çıkışı ve entegre koruma fonksiyonlarıyla endüstriyel DC güç kaynağı ihtiyacına yönelik pratik bir seçenektir.

Özellikle 12V besleme gerektiren otomasyon ve kontrol projelerinde, kolay DIN ray montajı ile pano tasarımını sadeleştirmeye yardımcı olur.

Mean Well XDR-75E-12 12V 6.3A DIN ray güç kaynağını 3faz.com üzerinden inceleyebilir, projenize uygun güç ve gerilim seçenekleri için ürün özelliklerini karşılaştırabilirsiniz.
