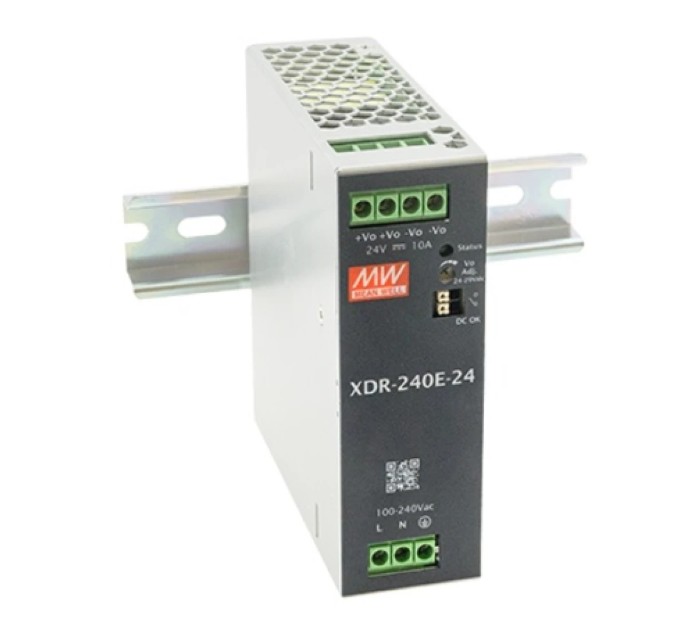

Mean Well XDR-240E-24 24V 10A 240W DIN Ray Tipi Güç Kaynağı

Mean Well XDR-240E-24 – Endüstriyel Otomasyon İçin 24V 10A Güç Kaynağı

Modern otomasyon sistemlerinde PLC kontrolörleri, sensörler, röleler ve yardımcı elektronik ekipmanların kararlı bir DC gerilimle beslenmesi gerekir. Özellikle birden fazla kontrol cihazının aynı panoda bulunduğu uygulamalarda güç kaynağının yeterli kapasiteye sahip olması, sistemin güvenilir çalışmasında belirleyici rol oynar.

Mean Well XDR-240E-24, 24V DC nominal çıkış gerilimi ve 10A akım kapasitesiyle toplam 240W güç sağlayan endüstriyel bir AC/DC güç kaynağıdır.

XDR-240E serisinin ekonomik ve ultra ince tasarımına sahip olan bu model, standart 35 mm DIN ray üzerine monte edilebilir. 40 mm genişliğindeki kompakt yapısı sayesinde pano içerisindeki kullanılabilir alanı korurken yüksek güç gerektiren kontrol devreleri için uygun bir besleme çözümü oluşturur.

%95,2 tipik verimlilik, aktif güç faktörü düzeltme teknolojisi, DC OK durum izleme kontağı ve gelişmiş koruma mekanizmaları, ürünün öne çıkan teknik özellikleridir.

24V DC Çıkışta 10A Akım ve 240W Güç

XDR-240E-24, endüstriyel otomasyonda yaygın olarak kullanılan 24V DC besleme gerilimini 10A nominal akım kapasitesiyle sağlar.

Bu güç kapasitesi, birden fazla kontrol modülünün ortak bir DC besleme hattından çalıştırıldığı uygulamalarda avantaj sunar.

Ürünün çıkış gerilimi 24V ile 29V DC arasında ayarlanabilir. Böylece uygun gerilim toleransına sahip elektronik ekipmanların ihtiyaçlarına göre çıkış seviyesi düzenlenebilir.

Çıkış gerilimi yükseltildiğinde toplam 240W nominal güç sınırı dikkate alınmalı, bağlı cihazların gerilim ve akım değerleri kontrol edilmelidir.

40 mm İnce Gövde ile Daha Verimli Pano Yerleşimi

Kontrol panolarında cihazların kapladığı alan, kablolama düzenini ve sistemin bakım kolaylığını doğrudan etkiler.

Mean Well XDR-240E-24, 40 mm genişliğindeki gövdesiyle 240W çıkış gücünü dar bir DIN ray alanında sunar.

Özellikle çok sayıda PLC modülü, röle, kontaktör, terminal bloğu ve koruma elemanı içeren kontrol panolarında daha düzenli bir yerleşim planlanmasına yardımcı olur.

Metal gövdesi ve DIN ray bağlantı yapısı, endüstriyel pano uygulamalarına uygun montaj olanağı sağlar.

%95,2 Tipik Verimlilik ile Düşük Enerji Kaybı

Sürekli çalışan endüstriyel sistemlerde güç kaynağının verimliliği, enerji tüketimi ve pano içindeki sıcaklık üzerinde önemli etkiye sahiptir.

XDR-240E-24 modeli %95,2 tipik enerji dönüşüm verimliliğine sahiptir.

Yüksek verimlilik sayesinde giriş enerjisinin büyük bölümü kullanılabilir DC çıkış gücüne dönüştürülür. Bu durum, enerji kayıplarının ve güç kaynağından kaynaklanan ısının azaltılmasına katkıda bulunur.

Cihazın tipik yüksüz güç tüketimi 1W seviyesindedir. Bu özellik, sürekli enerji beslemesi altında bulunan kontrol sistemlerinde düşük yük koşulları açısından avantaj sağlar.

Aktif PFC Teknolojisi

Mean Well XDR-240E-24, aktif güç faktörü düzeltme (PFC) devresiyle donatılmıştır.

Tam yükte 230V AC giriş koşullarında 0,95'in üzerinde, 115V AC girişte ise 0,98'in üzerinde tipik güç faktörü sunar.

PFC devresi, şebekeden çekilen akımın daha etkin kullanılmasına yardımcı olarak endüstriyel güç besleme sistemlerinin elektriksel performansını destekler.

Geniş AC ve DC Giriş Gerilimi

XDR-240E-24, 85–264V AC giriş gerilimi aralığını destekler. Ayrıca 120–370V DC giriş aralığında çalışabilir.

Bu geniş giriş aralığı, farklı şebeke koşullarında kullanılan makine kontrol sistemleri ve endüstriyel otomasyon panoları için esneklik sağlar.

47–63Hz giriş frekansı desteği sayesinde farklı elektrik altyapılarına sahip projelerde kullanılabilecek bir güç kaynağı seçeneğidir.

DC OK Röle Kontağı ile Güç Durumunun İzlenmesi

Endüstriyel otomasyon sistemlerinde enerji beslemesinin durumunu izlemek, olası arızaların erken tespiti bakımından önem taşır.

Mean Well XDR-240E-24 üzerinde bulunan DC OK röle kontağı, güç kaynağının çıkış durumunun harici kontrol devrelerine aktarılmasını sağlar.

Normal çalışma durumunda kontak kapanır. Güç kaynağının kapalı olması veya DC çıkış hatası meydana gelmesi durumunda kontak açılır.

Bu özellik, uygun kontrol sistemlerinde enerji besleme durumunun izlenmesi ve alarm devrelerinin oluşturulması için kullanılabilir.

Fansız Soğutma Sistemi

XDR-240E-24, hareketli soğutma fanı bulunmayan bir yapıya sahiptir.

Cihazın soğutulması doğal hava dolaşımıyla gerçekleştirilir. Bu tasarım, fan kaynaklı ses ve mekanik aşınma sorunlarını ortadan kaldırır.

Fansız çalışma özelliği, bakım ihtiyacının düşük tutulmasının hedeflendiği elektrik kontrol panolarında önemli bir avantajdır.

Entegre Koruma Özellikleri

XDR-240E-24, elektriksel arıza koşullarında güç kaynağının korunmasına yardımcı olan çeşitli güvenlik mekanizmaları içerir.

Kısa devre koruması: Çıkış hattında oluşabilecek kısa devre koşullarında koruma sağlar.

Aşırı yük koruması: Nominal çıkış gücünün yaklaşık %105–130'u aralığında devreye girer. Çıkış gerilimi seviyesine bağlı olarak sabit akım sınırlama veya kesintili koruma modu uygulanır.

Aşırı gerilim koruması: Çıkış geriliminin maksimum 35V koruma seviyesine ulaşması durumunda kesintili koruma modu devreye girer ve hata giderildiğinde otomatik toparlanma gerçekleşir.

Aşırı sıcaklık koruması: İç sıcaklık koruma sınırına ulaşıldığında çıkış kapatılır. Sıcaklık normal seviyeye döndüğünde cihaz otomatik olarak yeniden çalışabilir.

Mean Well XDR-240E-24 Teknik Özellikleri

Teknik Özellik	Değer
Üretici	Mean Well
Model	XDR-240E-24
Ürün serisi	XDR-240E
Ürün tipi	DIN ray tipi AC/DC güç kaynağı
Nominal çıkış gerilimi	24V DC
Nominal çıkış akımı	10A
Nominal çıkış gücü	240W
Çıkış akım aralığı	0–10A
Ayarlanabilir çıkış gerilimi	24–29V DC
AC giriş gerilimi	85–264V AC
DC giriş gerilimi	120–370V DC
Giriş frekansı	47–63Hz
Tipik verimlilik	%95,2
Aktif PFC	Var
Güç faktörü	0,95 üzeri / 230V AC, tam yük
Yüksüz güç tüketimi	Tipik 1W
Ripple ve gürültü	Maksimum 100mVp-p
Çıkış gerilim toleransı	±%1
Hat regülasyonu	±%0,5
Yük regülasyonu	±%1
Tipik hold-up süresi	20ms
Aşırı yük koruması	Nominal gücün %105–130'u
Aşırı gerilim koruması	Maksimum 35V
Kısa devre koruması	Var
Aşırı sıcaklık koruması	Var
Çalışma sıcaklığı	-40°C ile +70°C
Çalışma nemi	%20–95 RH, yoğuşmasız
Soğutma sistemi	Fansız, doğal hava dolaşımı
DC OK röle kontağı	30V DC/1A veya 30V AC/0,5A
Montaj standardı	TS-35/7.5 veya TS-35/15
Ürün ölçüleri	40 × 125,2 × 116 mm
Net ağırlık	610 g
Üretici garantisi	3 yıl
EAN-13 / GTIN-13	4711287490328

Mean Well XDR-240E-24 Kullanım Alanları

PLC Otomasyon ve Kontrol Panoları

24V DC beslemeyle çalışan PLC kontrolörleri, giriş/çıkış modülleri ve yardımcı otomasyon devrelerinde kullanılabilir.

10A nominal akım kapasitesi sayesinde toplam güç tüketimi uygun olan birden fazla cihazın ortak güç kaynağından beslenmesine olanak tanır.

Fabrika Otomasyonu ve Üretim Hatları

Üretim tesislerinde kullanılan 24V DC kontrol devreleri, sensörler ve elektronik yardımcı bileşenlerin enerji ihtiyacını karşılamak amacıyla değerlendirilebilir.

Makine İmalatı ve Endüstriyel Kontrol

Paketleme makineleri, otomatik üretim sistemleri, test makineleri ve çeşitli endüstriyel ekipmanların kontrol panolarında 24V DC besleme sağlayabilir.

Sensör ve Elektromekanik Sistemler

24V DC ile çalışan endüstriyel sensörler, uygun röle bobinleri, kontrol modülleri ve elektromekanik kumanda elemanlarının beslenmesinde kullanılabilir.

Endüktif yüklerin kalkış akımları ve geçici gerilim etkileri sistem tasarımında ayrıca dikkate alınmalıdır.

Bina Otomasyonu

Akıllı bina kontrol sistemlerinde, uygun besleme gereksinimlerine sahip elektronik kontrol modülleri ve yardımcı devreler için kullanılabilir.

Elektronik Test ve Ölçüm Uygulamaları

24V DC güç gerektiren test düzenekleri, elektronik geliştirme sistemleri ve endüstriyel ölçüm uygulamalarında değerlendirilebilir.

DIN Ray Montaj ve Kurulum Özellikleri

Mean Well XDR-240E-24, standart TS-35/7.5 veya TS-35/15 DIN raylara monte edilir.

Cihazın doğal hava dolaşımıyla yeterli şekilde soğutulabilmesi için pano içerisinde uygun havalandırma boşlukları bırakılmalıdır.

Tam yükte sürekli kullanım için önerilen montaj mesafeleri:

• Üst tarafta en az 40 mm

• Alt tarafta en az 20 mm

• Sağ ve sol yanlarda en az 5 mm

• Komşu ekipman önemli bir ısı kaynağıysa 15 mm yan boşluk

Ürün -40°C ile +70°C arasında çalışma sıcaklığı aralığına sahiptir. Ancak +50°C üzerindeki ortam sıcaklıklarında çıkış gücü üreticinin yük azaltma eğrisine göre sınırlandırılmalıdır.

Giriş gerilimi düşük olduğunda da kullanılabilir çıkış kapasitesi değişebilir.

Montaj, bağlantı ve kablolama işlemleri ilgili elektrik güvenliği kurallarına uygun şekilde yetkin teknik personel tarafından gerçekleştirilmelidir.

XDR-240E-24 Güç Kaynağı Seçerken Nelere Dikkat Edilmeli?

24V DC güç kaynağı seçiminde ilk olarak bağlı cihazların toplam güç tüketimi hesaplanmalıdır.

XDR-240E-24 modelinin nominal kapasitesi 10A ve 240W'tır. Güç kaynağına bağlanan ekipmanların sürekli çalışma akımları, ilk kalkış ihtiyaçları ve ortam sıcaklığı bu kapasiteye göre değerlendirilmelidir.

Çıkış geriliminin 24V üzerine ayarlanması durumunda bağlı cihazların gerilim toleransı kontrol edilmelidir. Ayrıca toplam yük 240W nominal güç değerini aşmamalıdır.

Pano içerisinde doğal hava dolaşımının engellenmemesi, özellikle yüksek yük altında çalışan sistemlerde önemlidir.

DC OK röle kontağının kullanılacağı kontrol veya izleme uygulamalarında kontakların akım ve gerilim sınırlarına dikkat edilmelidir.

Neden Mean Well XDR-240E-24?

Mean Well XDR-240E-24, yüksek güç kapasitesini kompakt DIN ray tasarımıyla birleştiren endüstriyel bir güç kaynağıdır.

24V DC ve 10A çıkış kapasitesi, %95,2 tipik verimlilik, aktif PFC, DC OK röle kontağı ve fansız çalışma özellikleri, ürünü modern kontrol panoları için işlevsel bir seçenek hâline getirir.

Özellikle 24V DC beslemeyle çalışan otomasyon sistemlerinde, pano alanından tasarruf edilmesi ve enerji dönüşüm kayıplarının azaltılması hedeflenen projelerde tercih edilebilir.

Mean Well XDR-240E-24 24V 10A 240W DIN ray güç kaynağını 3faz.com üzerinden inceleyebilir, teknik özelliklerini karşılaştırabilir ve projenizin enerji ihtiyacına uygun güç kaynağını seçebilirsiniz.

Sık Sorulan Sorular

Mean Well XDR-240E-24 kaç amperdir?

24V DC nominal çıkış geriliminde 10A akım kapasitesine sahiptir.

XDR-240E-24 kaç watt güç sağlar?

Nominal çıkış gücü 240W'tır.

XDR-240E-24 PLC sistemlerinde kullanılabilir mi?

Evet. 24V DC besleme gerektiren ve toplam güç tüketimi cihazın kapasitesiyle uyumlu PLC sistemlerinde kullanılabilir.

XDR-240E-24 çıkış voltajı ayarlanabilir mi?

Evet. Çıkış gerilimi 24V ile 29V DC arasında ayarlanabilir. Gerilim ayarı yapılırken bağlı cihazların teknik sınırları ve 240W güç kapasitesi dikkate alınmalıdır.

XDR-240E-24 modelinde aktif PFC var mı?

Evet. Ürün aktif güç faktörü düzeltme devresine sahiptir.

Mean Well XDR-240E-24 fansız mı çalışır?

Evet. Cihazın soğutulması doğal hava dolaşımıyla gerçekleştirilir.

XDR-240E-24 ile XDR-240E-12 arasındaki fark nedir?

XDR-240E-24, 24V DC ve 10A çıkış kapasitesine sahiptir. XDR-240E-12 modeli ise 12V DC ve 20A çıkış sağlar. Her iki model de 240W nominal güce sahiptir.

XDR-240E-24 hangi DIN raylara uygundur?

TS-35/7.5 ve TS-35/15 standartlarındaki DIN raylarla uyumludur.

Mean Well XDR-240E-24 garanti süresi ne kadardır?

Üreticinin belirttiği garanti süresi 3 yıldır.
