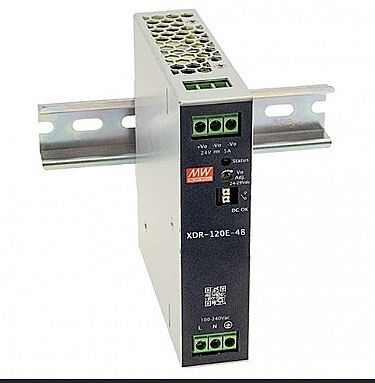

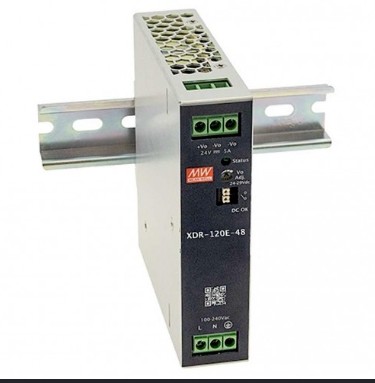

Mean Well XDR-120E-48 48V 2.5A 120W DIN Ray Tipi Güç Kaynağı

Mean Well XDR-120E-48 – 48V DC Gerektiren Endüstriyel Sistemler İçin Güç Kaynağı

Endüstriyel elektronik ve haberleşme sistemlerinde kullanılan bazı cihazlar, standart 12V veya 24V besleme kaynaklarından farklı olarak 48V DC giriş gerilimine ihtiyaç duyar. Bu tür uygulamalarda uygun güç kaynağının seçilmesi, ekipmanın elektriksel uyumluluğu ve güvenilir çalışması açısından önemlidir.

Mean Well XDR-120E-48, 48V DC enerji beslemesine ihtiyaç duyan cihazlar için geliştirilmiş, 2.5A çıkış akımına sahip 120W endüstriyel güç kaynağıdır.

Geniş AC/DC giriş aralığı sayesinde farklı besleme altyapılarına uyum sağlar. Ultra ince metal gövdesi standart DIN raya monte edilebilir ve pano içerisindeki alanın verimli kullanılmasına yardımcı olur.

XDR-120E serisinin ekonomik tasarımını taşıyan ürün; %91 tipik verimlilik, fansız çalışma, DC OK röle kontağı ve elektriksel koruma özelliklerini tek bir kompakt gövdede bir araya getirir.

48V DC Çıkış ve 120W Güç Kapasitesi

XDR-120E-48 modelinin nominal çıkış gerilimi 48V DC, nominal akımı ise 2.5A'dir.

Bu değerlerle cihaz toplam 120W çıkış gücü sağlar. 48V DC besleme kullanan endüstriyel kontrol sistemleri, haberleşme ekipmanları ve uyumlu elektronik devreler için kullanılabilir.

Çıkış gerilimi 48V ile 55V DC arasında ayarlanabilir. Ancak ayar işlemi yapılırken bağlı cihazların izin verdiği gerilim aralığına ve 120W toplam güç sınırına dikkat edilmelidir.

Haberleşme ve Endüstriyel Elektronik Uygulamalarına Uygun

48V DC güç kaynakları, belirli haberleşme sistemlerinde ve endüstriyel elektronik altyapılarda kullanılabilir.

Mean Well XDR-120E-48, 48V DC beslemeyle çalışan uygun ağ bileşenlerinin, kontrol ünitelerinin ve yardımcı elektronik cihazların enerji ihtiyacını karşılamak için değerlendirilebilir.

PoE gibi özel güç iletim standartlarında ise yalnızca çıkış geriliminin uygun olması yeterli değildir. Gerekli güç aktarım ve kontrol ekipmanlarının ayrıca bulunması gerekir.

Ultra İnce 30 mm DIN Ray Gövdesi

Kontrol panolarında cihazların kapladığı alan, kablolama düzeni ve havalandırma planı açısından önemlidir.

XDR-120E-48, yalnızca 30 mm genişliğindeki gövdesi sayesinde standart DIN ray üzerinde kompakt bir yerleşim sunar.

Böylece 48V güç beslemesi gerektiren sistemlerde, daha geniş güç kaynağı gövdelerine kıyasla pano içerisinde alan tasarrufu sağlanabilir.

%91 Tipik Verimlilik

Güç dönüşümünde yüksek verimlilik, sürekli çalışan elektronik sistemlerde önemli bir avantajdır.

Mean Well XDR-120E-48, %91 tipik verimlilik değeriyle giriş enerjisinin büyük bölümünü kullanılabilir DC çıkışa dönüştürür.

Enerji kayıplarının azaltılması, doğal hava dolaşımıyla soğutulan pano bileşenleri için de olumlu bir özelliktir.

Fansız Soğutma ile Sessiz Çalışma

XDR-120E-48, aktif soğutma fanı kullanmadan çalışır. Cihazın soğutulması gövde çevresindeki doğal hava dolaşımıyla gerçekleştirilir.

Bu tasarım, fan kaynaklı mekanik hareket ve gürültü oluşturmaz. Bununla birlikte güç kaynağının çevresindeki montaj boşluklarının korunması ve yeterli havalandırmanın sağlanması gerekir.

AC ve DC Giriş Gerilimi Desteği

Cihaz, 85–264V AC giriş gerilimi aralığının yanı sıra 120–370V DC giriş aralığını da destekler.

Farklı şebeke koşullarına uyum sağlayabilen bu yapı, endüstriyel güç dağıtım panolarında ve belirli elektronik kontrol sistemlerinde esnek kullanım olanağı sunar.

DC OK Röle Kontağı

48V DC besleme kullanan sistemlerde güç kaynağının çıkış durumunun takip edilmesi, arızaların daha kolay belirlenmesine yardımcı olabilir.

XDR-120E-48 üzerinde bulunan DC OK röle kontağı, çıkış durumunu harici bir izleme sistemine aktarabilir.

Normal DC çıkış durumunda kontak kapanır. Güç kaynağı kapandığında veya çıkış hatası meydana geldiğinde kontak açılır.

Bu özellik, özellikle kontrol ve haberleşme altyapılarında besleme durumunun izlenmesi gereken uygulamalarda kullanışlıdır.

Koruma Mekanizmaları

Cihaz, endüstriyel kullanım koşulları için çeşitli elektriksel koruma özelliklerine sahiptir.

Kısa devre koruması: Çıkış tarafındaki kısa devre koşullarına karşı güç kaynağının korunmasını sağlar.

Aşırı yük koruması: Nominal çıkış gücünün yaklaşık %105–130'u seviyesinde sabit akım sınırlaması uygulanır. Hata kaldırıldığında otomatik toparlanma gerçekleşir.

Aşırı gerilim koruması: Çıkış geriliminin 56–65V seviyesine ulaşması durumunda çıkış kapatılır. Tekrar çalıştırmak için giriş beslemesinin yeniden verilmesi gerekir.

Aşırı sıcaklık koruması: Yüksek sıcaklık durumunda çıkış kapatılır ve hata koşulları ortadan kalkınca otomatik toparlanma sağlanır.

Teknik Özellikler

Özellik	Değer
Üretici	Mean Well
Model	XDR-120E-48
Ürün serisi	XDR-120E
Güç kaynağı türü	Endüstriyel DIN ray tipi AC/DC
Nominal çıkış gerilimi	48V DC
Nominal çıkış akımı	2.5A
Nominal çıkış gücü	120W
Ayarlanabilir çıkış	48–55V DC
AC giriş gerilimi	85–264V AC
DC giriş gerilimi	120–370V DC
Frekans	47–63Hz
Tipik verimlilik	%91
Ripple ve gürültü	Maksimum 150mVp-p
Çıkış gerilimi toleransı	±%1
Hat regülasyonu	±%0,5
Yük regülasyonu	±%1
Aşırı yük koruması	%105–130
Aşırı gerilim koruması	56–65V
Çalışma sıcaklığı	-40°C ile +70°C
Çalışma nemi	%20–95 RH, yoğuşmasız
Soğutma yöntemi	Doğal hava dolaşımı, fansız
DC OK röle kontağı	30V DC/1A veya 30V AC/0,5A
DIN ray montajı	TS-35/7.5 veya TS-35/15
Boyutlar	30 × 125,2 × 116 mm
Ürün ağırlığı	510 g
Üretici garantisi	3 yıl

Kullanım Alanları

Endüstriyel Haberleşme Sistemleri

48V DC giriş gerektiren uygun haberleşme ve veri iletim ekipmanlarının enerji beslemesinde kullanılabilir.

Telekomünikasyon Yardımcı Ekipmanları

48V DC ile çalışan ve güç gereksinimleri ürün kapasitesine uygun olan yardımcı telekomünikasyon cihazlarında değerlendirilebilir. Telekomünikasyon sistemlerinde kullanılan özel besleme ve yedeklilik gereksinimleri ayrıca kontrol edilmelidir.

Elektrik ve Elektronik Kontrol Panoları

48V DC ihtiyaç duyulan endüstriyel kontrol üniteleri ve yardımcı elektronik devreler için düzenlenmiş güç beslemesi sağlar.

Makine ve Üretim Sistemleri

Endüstriyel makinelerde bulunan 48V DC uyumlu elektronik birimlerin beslenmesinde kullanılabilir.

Test ve Ölçüm Uygulamaları

48V DC güç gerektiren elektronik test düzeneklerinde, laboratuvar uygulamalarında ve geliştirme sistemlerinde değerlendirilebilir.

Montaj ve Çalışma Koşulları

Mean Well XDR-120E-48, standart TS-35/7.5 ve TS-35/15 DIN ray profillerine uyumludur.

Üretici tarafından, tam yükte sürekli kullanım için cihazın üst kısmında 40 mm, alt kısmında 20 mm, sağ ve sol yanlarında en az 5 mm boşluk bırakılması önerilir. Yakınındaki ekipman bir ısı kaynağıysa yan boşluk 15 mm olarak planlanmalıdır.

Çalışma sıcaklığı -40°C ile +70°C arasında belirtilmiştir. +50°C üzerindeki ortam sıcaklıklarında çıkış gücü üreticinin yük azaltma eğrisine göre sınırlandırılmalıdır.

Cihazın kurulum ve elektrik bağlantıları uygun güvenlik kurallarına göre yetkin personel tarafından yapılmalıdır.

Sık Sorulan Sorular

Mean Well XDR-120E-48 kaç volt çıkış verir?

Nominal çıkış gerilimi 48V DC'dir.

XDR-120E-48 kaç amperdir?

Cihazın nominal çıkış akımı 2.5A'dir.

XDR-120E-48 kaç watt?

Nominal çıkış gücü 120W'tır.

Çıkış voltajı ayarlanabilir mi?

Evet. 48V ile 55V DC arasında ayarlanabilir. Toplam 120W nominal güç sınırı korunmalıdır.

48V güç kaynağı haberleşme ekipmanlarında kullanılabilir mi?

48V DC ile çalışan ve güç gereksinimleri uygun olan haberleşme cihazlarında kullanılabilir. Cihazın giriş toleransı ve varsa özel güç besleme gereksinimleri kontrol edilmelidir.

XDR-120E-48 doğrudan PoE güç kaynağı olarak kullanılabilir mi?

Ürün 48V DC çıkış sağlayan endüstriyel güç kaynağıdır. PoE sistemlerinde kullanılabilmesi için uygun PoE güç aktarım ekipmanları ve sistem uyumluluğu ayrıca gereklidir.

XDR-120E-48 ile XDR-120E-24 arasındaki fark nedir?

XDR-120E-48, 48V DC ve 2.5A çıkış sunar. XDR-120E-24 ise 24V DC ve 5A çıkış sağlar. Her iki modelin nominal gücü 120W'tır.
