Mean Well XDR-240E-12 12V 20A 240W DIN Ray Tipi Güç Kaynağı

Mean Well XDR-240E-12 – 12V 20A Endüstriyel DIN Ray Güç Kaynağı

Endüstriyel sistemlerde kullanılan elektronik ekipmanların doğru gerilim ve yeterli akımla beslenmesi, sistemin kararlı çalışması açısından büyük önem taşır. Özellikle birden fazla kontrol modülünün, sensörün veya yardımcı elektronik cihazın aynı besleme hattına bağlandığı uygulamalarda güç kaynağının kapasitesi ve güvenilirliği öne çıkar.

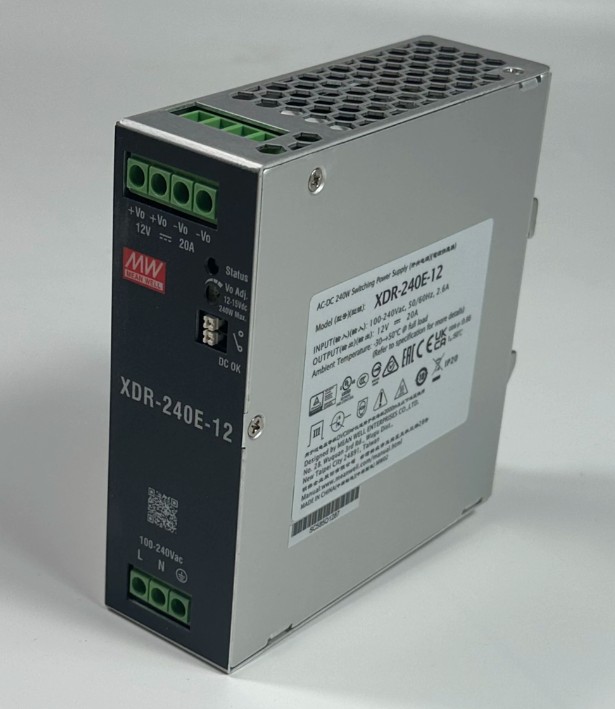

Mean Well XDR-240E-12, 12V DC gerilimde 20A nominal çıkış akımı sunan, toplam 240W güce sahip endüstriyel AC/DC güç kaynağıdır.

XDR-240E serisinin kompakt tasarımını taşıyan model, 40 mm genişliğindeki gövdesiyle standart DIN ray üzerine monte edilir. Bu sayede yüksek akım gerektiren 12V DC sistemlerde pano içi alanın daha verimli kullanılmasına yardımcı olur.

Geniş giriş gerilimi aralığı, yüksek enerji verimliliği, aktif güç faktörü düzeltme devresi ve gelişmiş koruma fonksiyonlarıyla fabrika otomasyonu, makine kontrol sistemleri ve endüstriyel elektronik uygulamalar için işlevsel bir güç besleme seçeneğidir.

XDR-240E-12 Güç Kaynağının Öne Çıkan Özellikleri

12V DC Çıkış ve 20A Yüksek Akım Kapasitesi

XDR-240E-12, nominal 12V DC çıkış gerilimi ve 20A akım kapasitesiyle 240W toplam güç sağlar.

Bu kapasite, aynı güç kaynağından birden fazla 12V DC ekipmanın beslenmesi gereken uygulamalarda kullanılabilir. Kontrol kartları, elektronik modüller ve yardımcı güç devreleri için merkezi bir enerji besleme noktası oluşturulmasına olanak tanır.

Çıkış gerilimi 12V ile 15V DC arasında ayarlanabilir. Gerilim ayarı yapılırken bağlı ekipmanların izin verilen besleme aralığı ve güç kaynağının 240W nominal kapasitesi dikkate alınmalıdır.

40 mm Ultra İnce Gövde ile Pano Alanından Tasarruf

Elektrik panolarında DIN ray üzerinde kullanılabilir alanın doğru planlanması, özellikle yoğun kontrol sistemlerinde önem kazanır.

Mean Well XDR-240E-12, yalnızca 40 mm genişliğindeki kompakt gövdesi sayesinde yüksek çıkış gücünü dar bir montaj alanında sunar.

Bu özellik, otomasyon panolarında röleler, sigorta grupları, terminal blokları ve kontrol modülleri için daha düzenli bir yerleşim oluşturulmasına yardımcı olur.

Ürünün 40 × 125,2 × 116 mm ölçülerindeki gövdesi, TS-35/7.5 ve TS-35/15 DIN ray sistemleriyle uyumludur.

%94 Tipik Verimlilik

Endüstriyel güç kaynaklarında enerji dönüşüm verimliliği, elektrik tüketiminin ve pano içinde oluşan ısının kontrol edilmesinde önemli rol oynar.

XDR-240E-12, %94 tipik verimlilik değeriyle AC giriş enerjisinin büyük bölümünü kullanılabilir DC çıkış gücüne dönüştürür.

Yüksek verimli tasarım, özellikle uzun süre çalışan kontrol sistemlerinde enerji kayıplarının azaltılmasına katkıda bulunur.

Cihazın 115V AC ve 230V AC giriş koşullarındaki tipik yüksüz güç tüketimi 1W seviyesindedir.

Aktif PFC ile Güç Faktörü Düzeltme

XDR-240E-12 modelinde aktif güç faktörü düzeltme (PFC) devresi bulunmaktadır.

Tam yük koşullarında 230V AC girişte 0,95'in, 115V AC girişte ise 0,98'in üzerinde tipik güç faktörü sunar.

PFC özelliği, şebekeden çekilen akımın daha etkin kullanılmasına yardımcı olur ve endüstriyel güç besleme sistemlerinde elektriksel performans açısından avantaj sağlar.

85–264V AC Geniş Giriş Gerilimi

Mean Well XDR-240E-12, 85–264V AC giriş gerilimi aralığında çalışabilir. Ayrıca 120–370V DC giriş desteğine sahiptir.

Bu özellik, farklı besleme altyapılarına sahip kontrol panolarında ve uluslararası kullanım için tasarlanan endüstriyel makinelerde esneklik sağlar.

Cihazın giriş frekansı 47–63Hz aralığındadır.

DC OK Röle Kontağı ile Güç Kaynağı İzleme

Endüstriyel kontrol sistemlerinde güç kaynağının yalnızca enerji sağlaması değil, çalışma durumunun izlenebilmesi de önemlidir.

XDR-240E-12 üzerinde bulunan DC OK röle kontağı, DC çıkışın normal çalışma durumunda olup olmadığının harici bir kontrol devresi üzerinden takip edilmesini sağlar.

Güç kaynağı çalışırken ve DC çıkış normal durumdayken kontak kapanır. Güç kaynağı kapalı olduğunda veya DC çıkış hatası meydana geldiğinde kontak açılır.

Bu özellik sayesinde uygun bir izleme veya alarm devresi oluşturularak enerji besleme problemlerinin belirlenmesi kolaylaştırılabilir.

Fansız Soğutma Sistemi

XDR-240E-12, aktif soğutma fanı içermeyen bir tasarıma sahiptir.

Cihazda ısı dağılımı doğal hava dolaşımıyla gerçekleşir. Hareketli fan bulunmaması, fan kaynaklı mekanik aşınmayı ve bakım ihtiyacını ortadan kaldırır.

Fansız çalışma özelliği, elektrik kontrol panolarında daha sade bir güç besleme düzeni oluşturulmasına yardımcı olur.

Entegre Elektriksel Koruma Fonksiyonları

Mean Well XDR-240E-12, endüstriyel kullanım koşullarında ortaya çıkabilecek çeşitli elektriksel arızalara karşı koruma devreleriyle donatılmıştır.

Kısa devre koruması: DC çıkış hattındaki kısa devre koşullarına karşı güç kaynağını korumaya yardımcı olur.

Aşırı yük koruması: Nominal çıkış gücünün yaklaşık %105–130'u aralığında koruma mekanizması devreye girer. Çıkış geriliminin seviyesine bağlı olarak sabit akım sınırlama veya kesintili koruma modu uygulanır.

Aşırı gerilim koruması: Çıkış geriliminin belirlenen koruma seviyesine ulaşması durumunda cihaz kesintili koruma moduna geçer. XDR-240E-12 modelinin aşırı gerilim koruma sınırı maksimum 18V'tur.

Aşırı sıcaklık koruması: Cihazın sıcaklığı güvenli çalışma seviyesini aştığında çıkış kapatılır. Sıcaklık normal seviyeye döndüğünde otomatik toparlanma gerçekleşir.

Mean Well XDR-240E-12 Teknik Özellikleri

Teknik Özellik	Değer
Marka	Mean Well
Model	XDR-240E-12
Seri	XDR-240E
Ürün tipi	DIN ray tipi AC/DC güç kaynağı
Nominal çıkış gerilimi	12V DC
Nominal çıkış akımı	20A
Nominal çıkış gücü	240W
Çıkış akım aralığı	0–20A
Ayarlanabilir çıkış gerilimi	12–15V DC
AC giriş gerilimi	85–264V AC
DC giriş gerilimi	120–370V DC
Giriş frekansı	47–63Hz
Tipik verimlilik	%94
Güç faktörü	0,95 üzeri / 230V AC, tam yük
Yüksüz güç tüketimi	Tipik 1W
Ripple ve gürültü	Maksimum 100mVp-p
Çıkış gerilimi toleransı	±%2
Hat regülasyonu	±%0,5
Yük regülasyonu	±%1
Tipik hold-up süresi	20ms
Aşırı yük koruması	%105–130
Aşırı gerilim koruması	Maksimum 18V
Çalışma sıcaklığı	-40°C ile +70°C
Çalışma nemi	%20–95 RH, yoğuşmasız
Soğutma	Fansız, doğal hava dolaşımı
DC OK röle kontağı	30V DC/1A veya 30V AC/0,5A
Montaj	TS-35/7.5 veya TS-35/15 DIN ray
Gövde ölçüleri	40 × 125,2 × 116 mm
Net ağırlık	610 g
Üretici garantisi	3 yıl
EAN-13 / GTIN-13	4711287490311

Mean Well XDR-240E-12 Kullanım Alanları

Endüstriyel Otomasyon ve Kontrol Panoları

12V DC besleme kullanan endüstriyel kontrol kartları, otomasyon modülleri ve yardımcı elektronik devrelerin güç ihtiyacını karşılamak için kullanılabilir.

20A nominal çıkış kapasitesi, birden fazla uygun ekipmanın ortak bir besleme hattından çalıştırılması gereken uygulamalarda avantaj sağlar.

Makine Üretimi ve Fabrika Otomasyonu

Endüstriyel üretim hatlarında kullanılan ve 12V DC besleme gerektiren elektronik kontrol bileşenleri için düzenlenmiş güç sağlar.

Makine kontrol panolarında kompakt DIN ray montajı sayesinde düzenli ve erişilebilir bir güç dağıtım yapısının oluşturulmasına yardımcı olur.

Güvenlik ve İzleme Sistemleri

12V DC ile çalışan ve toplam güç ihtiyacı ürün kapasitesiyle uyumlu güvenlik ekipmanlarının, kontrol modüllerinin ve yardımcı elektronik devrelerin beslenmesinde kullanılabilir.

Endüstriyel Elektronik Uygulamaları

Elektronik devrelerin, kontrol kartlarının ve çeşitli ölçüm modüllerinin 12V DC beslemesi için uygundur.

Yüksek akım kapasitesi sayesinde uygun güç dağıtımı ve koruma önlemleriyle birden fazla elektronik yükün beslenmesi mümkün olabilir.

Test ve Ölçüm Sistemleri

12V DC enerji beslemesi gerektiren endüstriyel test düzeneklerinde ve elektronik geliştirme uygulamalarında kullanılabilecek kompakt bir güç kaynağıdır.

DIN Ray Montaj ve Kurulum Bilgileri

Mean Well XDR-240E-12, standart TS-35/7.5 ve TS-35/15 DIN raylara monte edilebilir.

Güç kaynağının doğal hava dolaşımıyla yeterli şekilde soğutulabilmesi için montaj sırasında çevresinde uygun boşluk bırakılmalıdır.

Üretici tarafından tam yükte sürekli kullanım için önerilen minimum boşluklar:

• Üst tarafta 40 mm
• Alt tarafta 20 mm
• Sağ ve sol yanlarda 5 mm
• Komşu ekipman önemli bir ısı kaynağıysa yan tarafta 15 mm

Ürünün çalışma sıcaklığı -40°C ile +70°C arasında olmakla birlikte, +50°C üzerindeki sıcaklıklarda çıkış gücünün üretici tarafından belirtilen kapasite düşürme eğrisine göre azaltılması gerekir.

Düşük giriş gerilimi koşullarında da kullanılabilir çıkış gücü sınırlandırılabilir.

Yüksek akım taşıyan çıkış bağlantılarında uygun iletken kesiti, kablo uzunluğu, terminal kapasitesi ve koruma elemanları dikkate alınmalıdır.

Elektrik bağlantıları yetkin teknik personel tarafından yapılmalıdır.

XDR-240E-12 Güç Kaynağı Seçiminde Nelere Dikkat Edilmeli?

Güç kaynağı seçiminde öncelikle sisteme bağlanacak cihazların nominal çalışma gerilimleri kontrol edilmelidir.

XDR-240E-12, 12V DC gerilim gerektiren sistemler için tasarlanmıştır.

Bağlanacak ekipmanların toplam akım tüketimi 20A nominal kapasite üzerinden değerlendirilmelidir. Sürekli çalışma yükleri, başlangıç akımları ve pano içi sıcaklık koşulları dikkate alınarak uygun güç rezervi bırakılması önerilir.

Çıkış voltajının 12V üzerine ayarlanması gerektiğinde toplam 240W güç sınırının aşılmamasına dikkat edilmelidir.

Ayrıca DC OK kontağının kullanılacağı izleme devrelerinde röle kontaklarının elektriksel sınırlarına uyulmalıdır.

Neden Mean Well XDR-240E-12?

Mean Well XDR-240E-12, 12V DC sistemlerde yüksek akım kapasitesini kompakt bir DIN ray gövdesiyle birleştirir.

40 mm ince tasarım, 240W nominal çıkış gücü, %94 tipik enerji verimliliği ve aktif PFC devresi sayesinde endüstriyel elektrik panolarının güç besleme ihtiyaçlarına yönelik güçlü bir alternatiftir.

DC OK röle kontağı, ayarlanabilir çıkış gerilimi ve entegre koruma mekanizmaları da cihazın teknik avantajları arasında yer alır.

Mean Well XDR-240E-12 12V 20A 240W DIN ray güç kaynağını 3faz.com üzerinden inceleyebilir, teknik özelliklerini karşılaştırabilir ve projenize uygun güç besleme çözümünü belirleyebilirsiniz.

Sık Sorulan Sorular

Mean Well XDR-240E-12 kaç amperdir?

XDR-240E-12, 12V DC nominal çıkış geriliminde 20A akım kapasitesine sahiptir.

XDR-240E-12 kaç watt güç sağlar?

Nominal çıkış gücü 240W'tır.

XDR-240E-12 çıkış gerilimi ayarlanabilir mi?

Evet. Çıkış gerilimi 12V ile 15V DC arasında ayarlanabilir. Ayarlama yapılırken 240W güç sınırına dikkat edilmelidir.

Mean Well XDR-240E-12 DIN raya monte edilir mi?

Evet. TS-35/7.5 ve TS-35/15 DIN ray sistemleriyle uyumludur.

XDR-240E-12 modelinde PFC bulunuyor mu?

Evet. Ürün aktif güç faktörü düzeltme devresine sahiptir.

XDR-240E-12 fansız mı çalışır?

Evet. Cihaz doğal hava dolaşımıyla soğutulur ve aktif fan içermez.

Mean Well XDR-240E-12 ile XDR-240E-24 arasındaki fark nedir?

XDR-240E-12 modeli 12V DC ve 20A çıkış sağlar. XDR-240E-24 modeli ise 24V DC ve 10A çıkış kapasitesine sahiptir. Her iki modelin nominal gücü 240W'tır.

Mean Well XDR-240E-12 garanti süresi ne kadardır?

Üretici tarafından belirtilen garanti süresi 3 yıldır.
