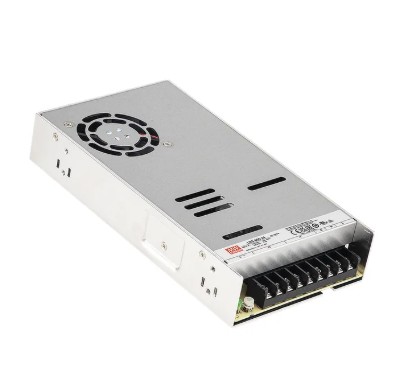

Mean Well LRS-600-15 15V 40A 600W Metal Kasa Anahtarlamalı Güç Kaynağı

Mean Well LRS-600-15 – 15V DC Sistemler İçin 600W Güç Kaynağı

Yüksek akım tüketen elektronik sistemlerde doğru güç kaynağının kullanılması, ekipmanların kararlı çalışması ve elektriksel güvenliği açısından önemlidir. Özellikle endüstriyel kontrol kartları, elektronik test sistemleri ve otomasyon makinelerinde yeterli akım kapasitesiyle birlikte uygun çıkış gerilimine ihtiyaç duyulur.

Mean Well LRS-600-15, 15V DC nominal çıkış gerilimi ve 40A akım kapasitesiyle 600W güç sağlayan, tek çıkışlı ve metal kasalı anahtarlamalı güç kaynağıdır.

LRS-600 serisinin alçak profilli tasarımını taşıyan bu model, 225 × 124 × 41 mm boyutları sayesinde makine gövdelerine, endüstriyel elektrik kabinlerine ve uygun havalandırmaya sahip ekipman bölmelerine yerleştirilebilir.

Yüksek güç gerektiren 15V DC uygulamalarında tek bir merkezi güç kaynağı üzerinden besleme yapılmasına olanak tanır. Fan kontrollü soğutma sistemi, giriş gerilimi seçim anahtarı ve koruma fonksiyonlarıyla endüstriyel kullanım ihtiyaçlarına cevap verir.

Mean Well LRS-600-15 Güç Kaynağının Özellikleri

15V DC Çıkış ve 40A Akım Kapasitesi

LRS-600-15, nominal 15V DC çıkışında 40A akım sağlayabilir. Bu değer, toplam 600W çıkış gücüne karşılık gelir.

Ürün; çalışma gerilimi 15V olan elektronik ekipmanların, yüksek akım tüketen kontrol sistemlerinin ve uygun endüstriyel yüklerin beslenmesinde kullanılabilir.

Birden fazla cihazın aynı çıkış hattına bağlanacağı uygulamalarda toplam güç tüketimi, kalkış akımları, bağlantı kabloları ve dağıtım korumaları dikkate alınmalıdır.

14,25–16,5V DC Ayarlanabilir Çıkış

Cihazın nominal 15V DC çıkış gerilimi, üzerindeki ayar mekanizması aracılığıyla 14,25V ile 16,5V arasında düzenlenebilir.

Bu özellik, farklı gerilim toleranslarına sahip elektronik ekipmanlarla çalışırken besleme seviyesinin uygun biçimde ayarlanmasını sağlar.

Gerilim ayarı yalnızca üreticinin belirttiği 100–120V AC veya 200–240V AC giriş koşullarında yapılmalıdır. Bağlanan cihazların izin verdiği gerilim sınırları aşılmamalıdır.

600W Güç Kapasitesine Sahip İnce Metal Kasa

LRS-600-15, 41 mm yüksekliğindeki alçak profilli gövdesiyle yüksek güçlü bir besleme kaynağının sınırlı ekipman alanlarında kullanılmasına yardımcı olur.

Metal kasadaki havalandırma açıklıkları ve dahili fan, çalışma sırasında oluşan ısının uzaklaştırılmasında görev alır.

Kompakt tasarımı sayesinde endüstriyel makine kabinleri, elektronik cihaz muhafazaları ve uygun şekilde tasarlanmış kontrol sistemlerinde değerlendirilebilir.

%90 Tipik Verimlilik

Mean Well LRS-600-15, %90 tipik enerji dönüşüm verimliliğine sahiptir.

Yüksek verimlilik, şebekeden alınan elektrik enerjisinin büyük bölümünün kullanılabilir DC çıkış gücüne dönüştürülmesini sağlar.

Enerji kayıplarının azaltılması, sürekli çalışan yüksek güçlü elektronik sistemlerde hem elektrik tüketimi hem de ısıl yönetim açısından önem taşır.

Otomatik Fan Kontrolü

LRS-600-15 modelinde dahili soğutma fanı bulunur. Fan, cihaz içindeki sıcaklık durumuna bağlı olarak otomatik şekilde devreye girer veya durur.

Üretici verilerine göre fan, sıcaklık 50°C ve üzerine çıktığında çalışır; sıcaklık 40°C ve altına düştüğünde kapanır.

Bu tasarım, soğutmanın ihtiyaç duyulan durumlarda etkinleştirilmesini sağlar. Cihazın uygun hava akışı bulunan bir alana monte edilmesi gerekir.

115V / 230V Seçilebilir AC Giriş

Mean Well LRS-600-15, farklı şebeke gerilimlerine uygun giriş seçeneği sunar.

Giriş gerilimi cihaz üzerindeki seçim anahtarıyla ayarlanır:

• 115V konumunda: 90–132V AC

• 230V konumunda: 180–264V AC

Ayrıca anahtar 230V konumundayken 255–370V DC giriş desteği bulunur.

Türkiye'deki standart 230V AC şebeke bağlantılarında cihazın giriş seçicisi uygun konumda olmalıdır. Yanlış giriş gerilimi seçimi güç kaynağına ve bağlı ekipmanlara zarar verebilir.

Kısa Devre ve Aşırı Yük Koruması

Cihazın çıkış devresinde elektriksel arızalara karşı koruma mekanizmaları bulunmaktadır.

Aşırı yük durumunda nominal gücün yaklaşık %105–150'si aralığında sabit akım sınırlaması uygulanır. Aşırı yük koşulunun devam etmesi durumunda cihaz yaklaşık 3 saniye sonra kapanır.

Aşırı yük koruması devreye girdikten sonra yeniden çalıştırma için giriş beslemesinin kesilip tekrar verilmesi gerekir.

Aşırı Gerilim Koruması

LRS-600-15 modelinin aşırı gerilim koruma aralığı 18–21V'tur.

Çıkış gerilimi koruma sınırına ulaştığında cihaz DC çıkışı kapatır. Normal çalışmaya dönmek için hata koşulları giderilmeli ve besleme yeniden başlatılmalıdır.

Aşırı Sıcaklık Koruması

Güç kaynağının iç sıcaklığının koruma sınırına ulaşması durumunda çıkış kapatılır.

Aşırı sıcaklık korumasının devreye girmesinden sonra cihazın soğuması, hata nedeninin giderilmesi ve giriş beslemesinin yeniden verilmesi gerekir.

5G Titreşim Dayanımı

LRS-600-15, üretici tarafından belirtilen 5G titreşim test koşullarına uygun olarak tasarlanmıştır.

Bu özellik, titreşimin bulunduğu makine ve endüstriyel ekipman uygulamalarında güç kaynağının mekanik dayanımının değerlendirilmesi açısından önemlidir.

Mean Well LRS-600-15 Teknik Özellikleri

Teknik Özellik	Değer
Marka	Mean Well
Model	LRS-600-15
Seri	LRS-600
Ürün tipi	Metal kasalı AC/DC anahtarlamalı güç kaynağı
Çıkış sayısı	1
Nominal çıkış gerilimi	15V DC
Nominal çıkış akımı	40A
Nominal çıkış gücü	600W
Çıkış akım aralığı	0–40A
Çıkış gerilimi ayarı	14,25–16,5V DC
AC giriş gerilimi	90–132V / 180–264V AC, anahtarla seçilebilir
DC giriş gerilimi	255–370V DC, 230V konumunda
Giriş frekansı	47–63Hz
Tipik verimlilik	%90
Çıkış dalgalanması ve gürültü	Maksimum 200mVp-p
Gerilim toleransı	±%1
Hat regülasyonu	±%0,5
Yük regülasyonu	±%0,5
Tipik hold-up süresi	20ms / 230V AC, 16ms / 115V AC
Aşırı yük koruması	%105–150
Aşırı gerilim koruması	18–21V
Kısa devre koruması	Var
Aşırı sıcaklık koruması	Var
Soğutma sistemi	Dahili fan, sıcaklık kontrollü
Fan çalışma sıcaklığı	≥50°C açık, ≤40°C kapalı
Çalışma sıcaklığı	-20°C ile +65°C
Çalışma nemi	%20–90 RH, yoğuşmasız
Titreşim dayanımı	5G
Gövde ölçüleri	225 × 124 × 41 mm
Ürün ağırlığı	950 g
Montaj	Vidalı şasi / metal gövde montajı
Üretici garantisi	3 yıl

Kullanım Alanları

Endüstriyel Otomasyon Makineleri

15V DC beslemeye ihtiyaç duyan kontrol kartları ve elektronik yardımcı devrelerde kullanılabilir. Yüksek akım kapasitesi, toplam besleme ihtiyacının tek bir güç kaynağından karşılanacağı uygulamalarda avantaj sağlar.

Elektronik Test ve Ölçüm Sistemleri

Sabit DC besleme gerektiren laboratuvar düzeneklerinde, elektronik test cihazlarında ve geliştirme sistemlerinde uygun bir güç kaynağı olarak değerlendirilebilir.

Makine Elektroniği

Endüstriyel makine kabinlerinde yer alan 15V DC uyumlu elektronik modüllerin ve kontrol devrelerinin beslenmesinde kullanılabilir.

Mekanik ve Elektriksel Ekipmanlar

Güç gereksinimleri cihazın nominal çıkışıyla uyumlu olan çeşitli elektromekanik sistemlerde ve yardımcı elektrik devrelerinde kullanılabilir.

Merkezi DC Güç Dağıtımı

Birden fazla 15V DC cihazın bulunduğu sistemlerde, uygun kablolama ve ayrı yük korumaları kullanılarak merkezi besleme oluşturulabilir.

Montaj ve Elektrik Bağlantısı

Mean Well LRS-600-15, vidalı montaja uygun metal gövde yapısına sahiptir. DIN raya doğrudan takılan bir güç kaynağı değildir.

Cihazın montajında fanın hava akışı engellenmemeli, havalandırma açıklıkları kapatılmamalı ve üreticinin belirttiği mekanik bağlantı noktaları kullanılmalıdır.

Yüksek akımlı DC çıkış bağlantıları için uygun kablo kesiti, terminal kapasitesi ve elektriksel koruma önlemleri belirlenmelidir.

Giriş gerilimi seçim anahtarı, enerji verilmeden önce kullanılacak şebekeye göre ayarlanmalıdır.

Güç kaynağı açık tip bağlantı terminallerine sahip olduğu için uygun elektriksel muhafaza ve dokunmaya karşı koruma sağlanmalıdır.

Güç Kaynağı Seçerken Nelere Dikkat Edilmeli?

LRS-600-15 satın almadan önce kullanılacak ekipmanların 15V DC besleme gereksinimi doğrulanmalıdır.

Toplam akım tüketimi 40A nominal kapasiteye göre hesaplanmalı; sürekli çalışma, ortam sıcaklığı ve olası kalkış akımları değerlendirilmelidir.

Ürün fanlı soğutmaya sahip olduğundan, monte edileceği yerde yeterli hava dolaşımı bulunması gerekir.

İşletme sıcaklığı ve düşük giriş gerilimi koşullarında çıkış kapasitesi üreticinin yük azaltma eğrilerine göre değerlendirilmelidir.

Ayrıca ürünün kullanılacağı ülke ve son cihazın elektromanyetik uyumluluk gereksinimleri kontrol edilmelidir.

Sık Sorulan Sorular

Mean Well LRS-600-15 kaç amperdir?

15V DC çıkışında 40A nominal akım kapasitesine sahiptir.

LRS-600-15 kaç watt güç sağlar?

Nominal çıkış gücü 600W'tır.

Çıkış gerilimi ayarlanabilir mi?

Evet. Çıkış gerilimi 14,25V ile 16,5V DC arasında ayarlanabilir.

LRS-600-15 fansız mı çalışır?

Hayır. Üründe sıcaklık kontrollü dahili soğutma fanı bulunur.

220V veya 230V şebekede kullanılabilir mi?

Evet. Giriş gerilimi seçim anahtarı 230V konumuna alındığında 180–264V AC aralığında çalışabilir.

LRS-600-15 DIN ray tipi midir?

Hayır. Metal kasalı, vidalı şasi montajına uygun anahtarlamalı güç kaynağıdır.

LRS-600-15 ile LRS-600-12 arasındaki fark nedir?

LRS-600-15 modeli 15V DC ve 40A, LRS-600-12 modeli ise 12V DC ve 50A nominal çıkış sağlar. Her iki model de 600W güce sahiptir.

LRS-600-15 garanti süresi ne kadardır?

Üretici garanti süresi 3 yıldır.
