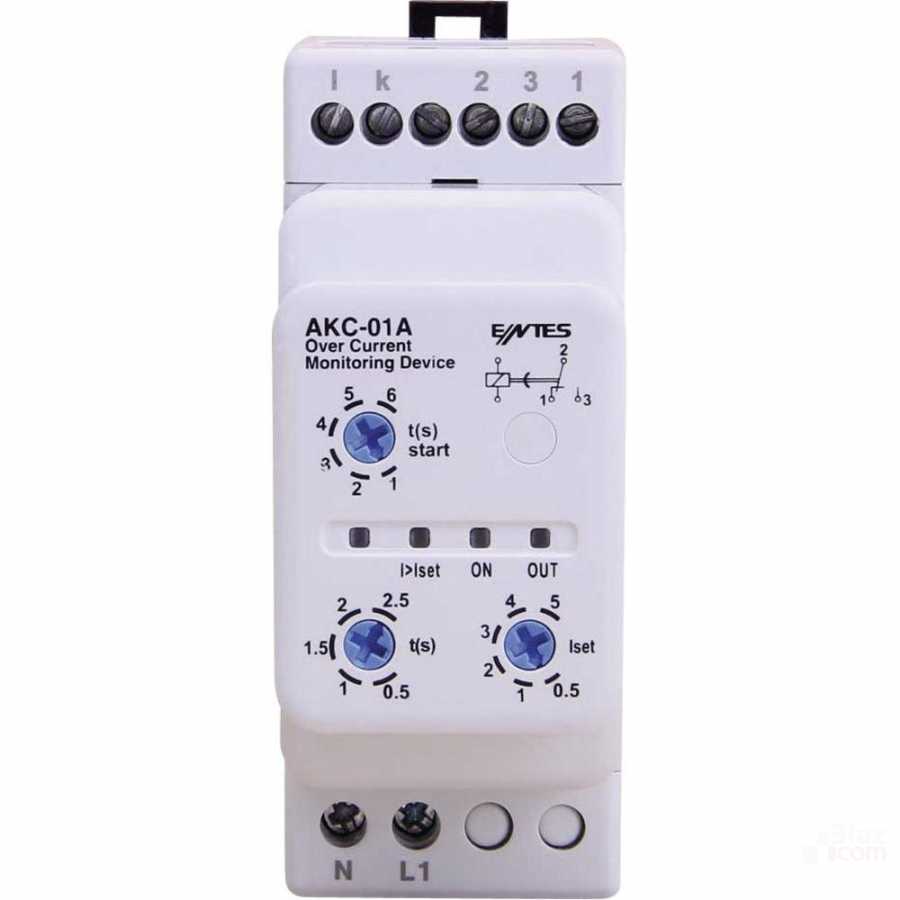

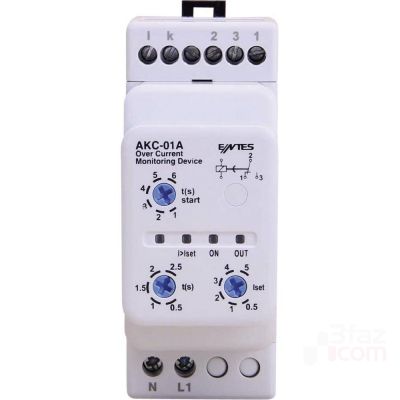

ENTES AKC-01A Aşırı Akım Koruma Rölesi
AKC-01A, motorları ve sistemleri aşırı akıma karşı korumak için geliştirilmiş, pano içine monte edilen bir koruma rölesidir. Bir akım ayarı (Iset) ile başlama ve açma olmak üzere iki gecikme ayarına sahiptir. Başlama gecikmesi, motorun kalkış akımı nedeniyle oluşabilecek hatalı açmaları önler.
Çalışma Prensibi
Röle, motorun veya korunan sistemin akımını ölçer. Akım Iset değerinin altındayken çıkış rölesi çekili (ON) konumdadır. Akım Iset değerini aşarsa ayarlanan açma gecikmesinin sonunda röle bırakır (OFF) ve bağlı olduğu motoru veya sistemi devreden çıkarır.
Teknik Özellikler
| İşletme Gerilimi (Un) | Cihaz etiketinde belirtilir |
| İşletme Aralığı | (0,9-1,1) x Un |
| İşletme Frekansı | 50/60 Hz |
| Akım Ayar Aralığı | 0,5-5 A AC |
| Akım Trafosu Çevirme Oranı | .../5 A |
| Başlama Gecikmesi | 1-6 sn |
| Açma Gecikmesi | 0,5-2,5 sn |
| Çıkış Kontakları | 1 C/O, 8 A, 2000 VA (cosφ=1) |
| Ortam Sıcaklığı | -5 °C / +55 °C |
| Koruma Sınıfı | IP20 |
| Bağlantı Şekli | Pano içine dikey veya klemens rayına |
| Boyutlar | Tip PK 25 veya Tip PK 28, yükseklik 90 mm |
| Ağırlık | 0,3 kg |
| Adet / Koli | 12 |
Uyarı Işıkları
- ON: Besleme varsa yanar.
- OUT: Röle çekiliyken yanar.
- I>Iset: Akım ayar değerinin üzerindeyken yanar.
Kullanım Notları
- Sistem akımı 5 A'i aşıyorsa AKC-03A serisi kullanılmalıdır.
- 8 A kontak değeri omik yükler içindir. Endüktif veya kapasitif yükler bir kontaktör üzerinden anahtarlanmalıdır, aksi halde röle kontaklarında yapışma oluşabilir.
- Cihaz üzerinde çalışmadan önce tüm besleme gerilimleri kesilmelidir.
Sık Sorulan Soru
AKC-01A ile bir pompanın çalışıp çalışmadığını izlemek için kuru kontak sinyali alabilir miyim?
Evet, rölenin değiştirici (C/O) kontağı bu amaçla sinyal olarak kullanılabilir. Iset değeri pompanın normal çalışma akımının altına ayarlandığında, pompa dururken röle çekili (ON) kalır. Pompa çalışıp akım Iset değerini aştığında, gecikme süreleri sonunda röle bırakır (OFF). Ölçüm için k-l girişine .../5 A akım trafosu bağlanır. Pompa çalışırken rölenin çekili kalmasını isterseniz düşük akım modeli AKC-01D daha uygun olur. Ürünün asıl görevinin koruma olduğunu ve sinyalin gecikmeli geleceğini göz önünde bulundurun.
