Nade-Ding-Dong Kapı Zili-02014

ROHS uyumlu

CE serifikalı

Çalışma gerilimi: 230-240V ~ 50-60 Hz

Çalışma sıcaklığı: -20°C +40°C

Koruma derecesi: IP20 ( iç mekan )

Koli bilgisi: 8kg, 40 adet

Ses şiddeti: 90dB

15V zil trafosundan bağlantı ile çalışabilir. ( ürün dahil değildir. ) Apartman zil panellerinde genelde olur.
• Zil trafosu ve 2×1.5 V AA pil ile çalışır.
• Pil olmadan zil çalışmaz.(Pil yanında verilmez)

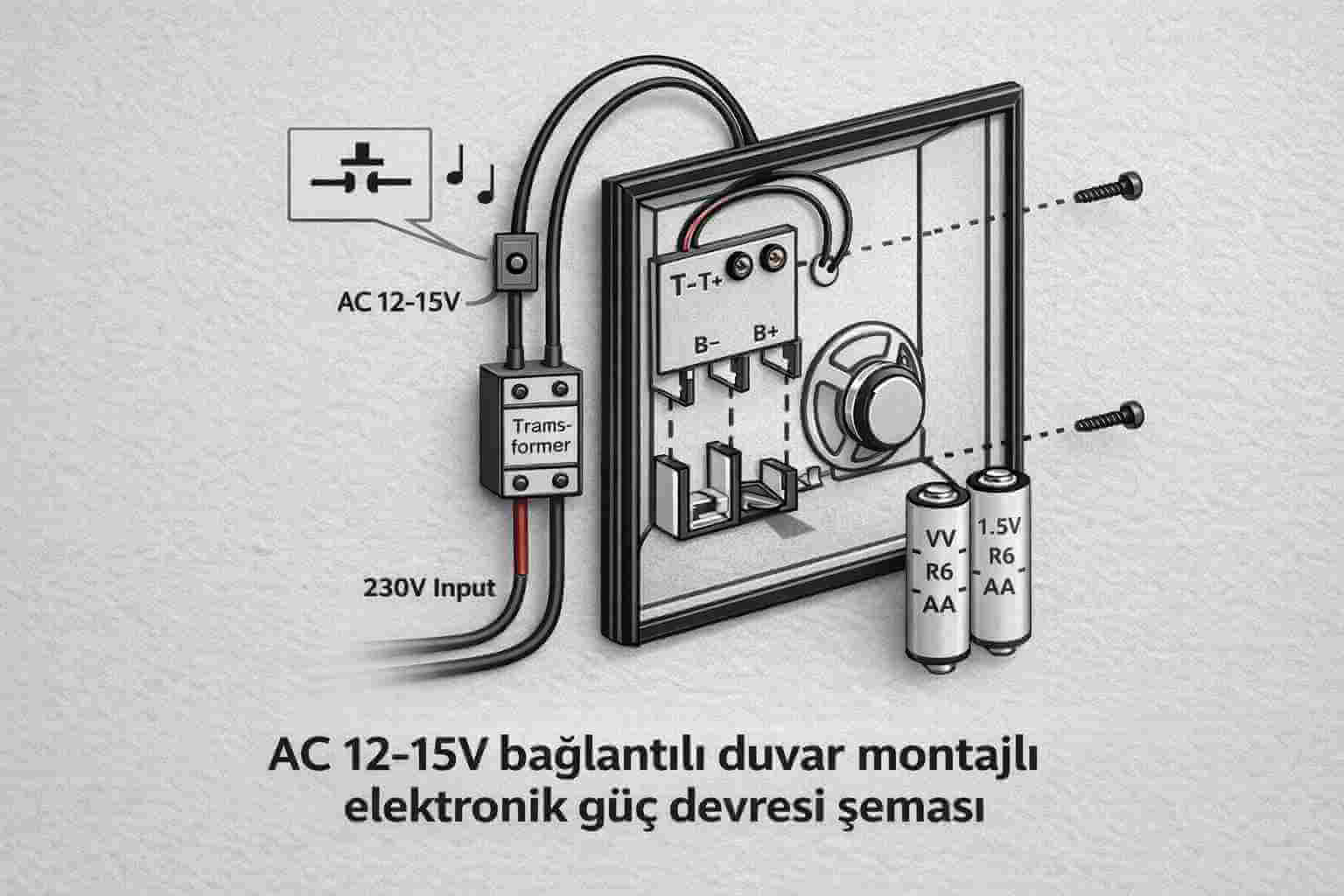

Ürün Bağlantı Şeması ve Kurulum Bilgisi
📌 Elektrik Bağlantısı
Giriş hattı, harici bir transformatör üzerinden AC 12–15V seviyesine düşürülmelidir.
Düşürülen gerilim, cihaz üzerindeki ilgili terminallere bağlanır.
📌 Terminal Bağlantıları
T+ / T- : AC 12–15V güç girişi
B+ / B- : Pil (yedek güç kaynağı) bağlantı uçları

⚠️ Not: Kutuplara dikkat edilmeden yapılan bağlantılar cihazın çalışmamasına neden olabilir.

🔋 Yedek Güç (Pil) Sistemi
Sistem, elektrik kesintilerine karşı 2 adet 1.5V AA (R6) pil ile desteklenmektedir. ( Kalem Pil )
Piller, cihaz üzerindeki pil yuvasına doğru kutuplama ile yerleştirilmelidir.
Pil sistemi opsiyonel olup, kesintisiz çalışma sağlar.
🧰 Paket İçeriği (Malzemeler)
1 adet duvar montajlı elektronik devre ünitesi
1 adet bağlantı terminal bloğu
1 adet hoparlör/buzzer modülü
(Opsiyonel) 2 adet AA pil yuvası
🏗️ Montaj Talimatı
Ürünü duvara sabitlemek için montaj vidalarını kullanınız.
230V giriş hattını uygun bir transformatöre bağlayınız.
Transformatör çıkışını (12–15V AC) T+ / T- terminallerine bağlayınız.
Gerekirse pilleri B+ / B- uçlarına yerleştiriniz.
Tüm bağlantıları kontrol ettikten sonra sistemi devreye alınız.
⚙️ Teknik Notlar
Giriş Voltajı: 230V AC
Çıkış Voltajı: 12–15V AC
Yedek Güç: 3V DC (2x AA pil)
Montaj Tipi: Duvar tipi
