Metop-40A Trifaze Yıldız-Üçgen Şalter-MT031-40A

MT 031-40A Teknik Özellikleri

• Şalter Tipi: Yıldız Üçgen (Star-Delta) Şalter.
• Anma Akımı (Rated Current): 40 Amper.
• Boyut Sınıfı (Size): M3 serisi gövde yapısına sahiptir.
• Çalışma Açısı: 60° kademeli geçiş düzenine sahiptir (0 - Yıldız - Üçgen).

Kutu Boyutları ve Pano Planlaması

Görseldeki tabloya göre, 40A şalterin muhafaza kutusu ölçüleri şöyledir:

• Genişlik (W): 160 mm.
• Derinlik (L): 92 mm.
• Yükseklik (H): 112 mm.

Montaj ve Uygulama Notları

• Kutu Büyüklüğü: Önceki incelediğimiz 10A modeline (63.5 mm) kıyasla, bu 40A kutusu (160 mm genişlik) oldukça geniştir. Panoda veya montaj yüzeyinde yaklaşık 2.5 kat daha fazla yatay alan ayırmanız gerekecektir.

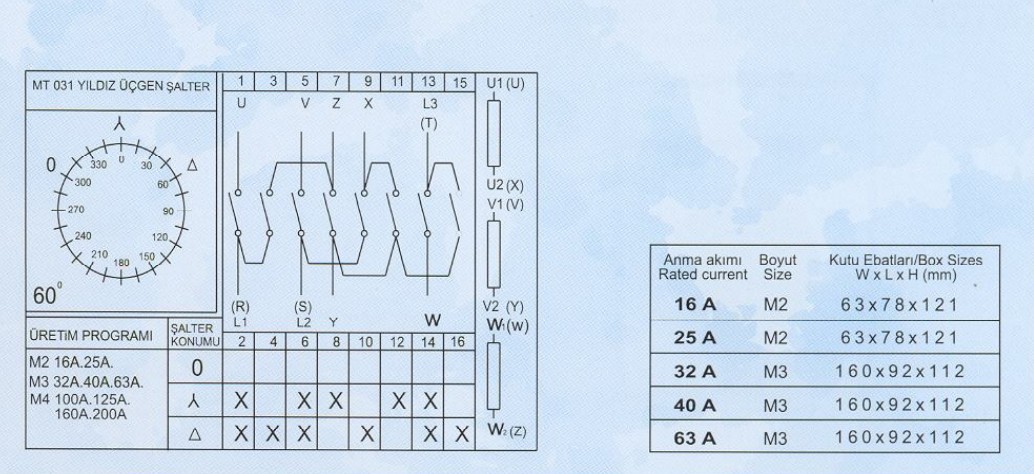

• Bağlantı Şeması: Görselde belirtilen terminaller (1'den 16'ya kadar olan uçlar), motor sargılarının (U1-V1-W1 ve U2-V2-W2) doğru sırayla bağlanması için tasarlanmıştır.
• Pano Uygunluğu: Bu boyutlardaki bir kutu, genellikle ana kumanda masalarının üzerine veya doğrudan güçlü elektrik motorlarının yanındaki duvarlara montaj için uygundur.
•
