Legrand DPX3 160 Termik Manyetik Kompakt Şalter 3P 160A 36kA

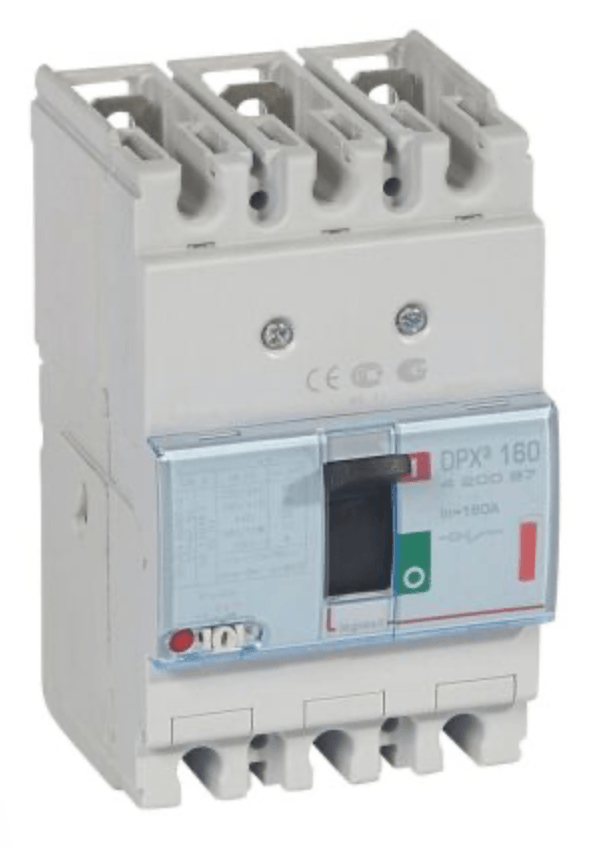

Legrand DPX³ 160 3P 160A 36kA Termik Manyetik Kompakt Şalter (MCCB) – 420087



Legrand DPX³ 160 Ref. 420087, alçak gerilim enerji dağıtım sistemlerinde güvenilir devre koruması sağlamak amacıyla tasarlanmış, 3 kutuplu (3P), 160A anma akımlı ve 36kA kısa devre kesme kapasiteli termik manyetik kompakt şalterdir. Endüstriyel tesislerden ticari binalara, ana dağıtım panolarından makine besleme panolarına kadar geniş bir uygulama alanında kullanılabilir.



Termik ve manyetik açtırma mekanizmalarının aynı gövde içerisinde bulunması sayesinde hem aşırı yük akımlarına hem de ani kısa devrelere karşı etkili koruma sağlar. Sağlam mekanik yapısı, yüksek elektriksel performansı ve aksesuar desteği ile yeni projelerde olduğu kadar revizyon ve modernizasyon uygulamalarında da tercih edilen profesyonel bir MCCB çözümüdür.



Teknik Özellikler

Özellik   Değer

Marka   Legrand

Seri        DPX³ 160

Ürün Kodu          420087

Ürün Tipi             Termik Manyetik Kompakt Şalter (MCCB)

Kutup Sayısı       3P

Anma Akımı (In)               160 A

Kısa Devre Kesme Kapasitesi (Icu)             36 kA (400 V AC)

Anma Çalışma Gerilimi (Ue)        220-690 V AC

Yalıtım Gerilimi (Ui)         800 V

Darbe Dayanım Gerilimi (Uimp) 8 kV

Koruma Mekanizması    Termik + Manyetik

Termik Ayar Aralığı           128-160 A

Manyetik Açma Eşiği       Yaklaşık 1600 A (10 × In)

Standart              IEC / EN 60947-2

Montaj Tipi         Sabit (Fixed)

Bağlantı Tipi       Ön bağlantılı vidalı terminaller

Koruma Sınıfı     IP30

Mekanik Ölçüler



Pano içerisinde minimum alan kullanımı sağlayan DPX³ 160 serisi kompakt gövde yapısına sahiptir.



Ölçü       Değer

Genişlik 105 mm

Yükseklik             161 mm

Derinlik 86 mm

Gövde Tipi          Kompakt Sabit Gövde



Bu ölçüler sayesinde standart AG panolarında kolay montaj imkânı sunar ve mevcut projelerde yer problemi oluşturmadan kullanılabilir.



Bağlantı Özellikleri

Ön bağlantılı terminal yapısı

Vidalı bağlantı sistemi

Rijit iletken bağlantı kapasitesi: 95 mm²

Esnek iletken bağlantı kapasitesi: 70 mm²

Bara bağlantısına uygun terminal yapısı

Bakım ve montaj işlemlerini kolaylaştıran kompakt tasarım

Koruma Karakteristiği



Legrand DPX³ 160, iki farklı koruma mekanizmasını aynı gövdede bir araya getirir.



Termik Koruma



Uzun süreli aşırı yük akımlarında bimetal mekanizma devreyi kontrollü şekilde açarak kablo ve ekipmanların aşırı ısınmasını önler. Termik koruma değeri 128A ile 160A arasında ayarlanabilir.



Manyetik Koruma



Kısa devre meydana geldiğinde manyetik açtırma ünitesi milisaniyeler içerisinde devreyi keserek bara sistemini, kabloları ve bağlı cihazları yüksek hata akımlarına karşı korur.



Teknik Avantajları

36kA kısa devre kesme kapasitesi

Ayarlanabilir termik koruma

Yüksek mekanik dayanım

Uzun elektriksel ömür

Kompakt gövde sayesinde pano içerisinde yer tasarrufu

IEC 60947-2 standardına uygun yapı

Yardımcı modüller ile genişletilebilir sistem

Uyumlu Aksesuarlar



DPX³ 160 serisi aşağıdaki aksesuarlarla birlikte kullanılabilir:



Yardımcı kontak (Auxiliary Contact)

Alarm kontağı

Şönt açtırma bobini (Shunt Trip)

Düşük gerilim bobini (Undervoltage Release)

Motor mekanizması

Döner kumanda kolu

Uzatılmış kumanda mili

Bara bağlantı kitleri

Arka bağlantı terminalleri

Kilitleme aparatları



Bu aksesuarlar sayesinde uzaktan kumanda, otomasyon sistemleri ve enerji izleme çözümleri kolayca entegre edilebilir.



Kullanım Alanları



Legrand 420087 DPX³ 160 kompakt şalter aşağıdaki uygulamalarda güvenle kullanılabilir:



Ana dağıtım panoları

Tali dağıtım panoları

MCC panoları

Endüstriyel üretim tesisleri

Fabrikalar

AVM'ler

Hastaneler

Oteller

Veri merkezleri

Ticari binalar

Enerji dağıtım sistemleri

Makine besleme panoları

Altyapı ve otomasyon projeleri

Neden Legrand DPX³ 160?



Elektrik tesisatlarında doğru seçilen kompakt şalter, yalnızca kısa devre koruması sağlamakla kalmaz; aynı zamanda işletmenin enerji sürekliliğini, ekipman güvenliğini ve bakım maliyetlerini de doğrudan etkiler. Legrand DPX³ 160 serisi; yüksek kesme kapasitesi, ayarlanabilir termik koruması, sağlam mekanik yapısı ve geniş aksesuar desteği sayesinde profesyonel elektrik uygulamalarında uzun yıllar güvenle kullanılabilecek bir çözümdür. Kompakt gövde ölçüleri sayesinde pano tasarımında esneklik sunarken, uluslararası IEC/EN 60947-2 standardına uygun yapısı ile yeni kurulumlar ve modernizasyon projeleri için güvenilir bir tercih oluşturur.
