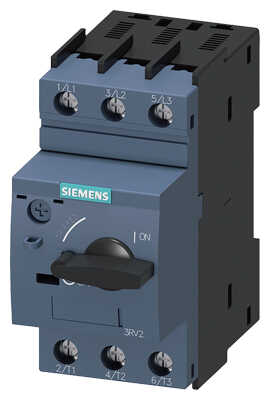

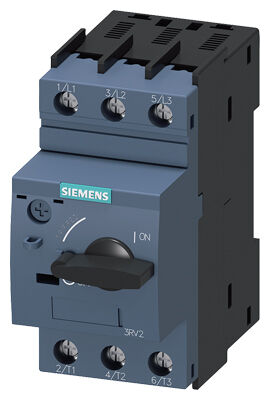

SIEMENS - 10-16 A Vida Bağlantılı Motor Koruma Şalteri - 3RV2011-4AA10

ÜRÜN AÇIKLAMASI

Siemens SIRIUS 3RV2011-4AA10, S00 boyutunda ve vida bağlantılı bir motor koruma şalteridir. Termik aşırı yük ve manyetik kısa devre korumasını tek gövdede sunar, faz kaybını algılar. Üç fazlı motorlarda 400 V'ta 7,5 kW'a kadar kullanılabilir.

ÜRÜN TEMEL ÖZELLİKLERİ

• Model: 3RV2011-4AA10
• Seri: Siemens SIRIUS 3RV2
• Boy: S00
• Kutup Sayısı: 3
• Termik Ayar Sahası: 10-16 A (Class 10)
• Kısa Devre Açma Akımı: 208 A
• Kısa Devre Kesme Kapasitesi (Icu): 100 kA (240 V) / 55 kA (400 V) / 10 kA (500 V) / 4 kA (690 V)
• Motor Gücü (AC-3): 4 kW (230 V) / 7,5 kW (400 V) / 7,5 kW (500 V) / 11 kW (690 V)
• Çalışma Gerilimi: 20-690 V AC
• Frekans: 50-60 Hz
• Güç Kaybı: 9,25 W
• Darbe Dayanım Gerilimi: 6 kV
• Bağlantı Tipi: Vidalı klemens
• İletken Kesiti: Tek/çok telli 0,75-4 mm², ince telli (yüksüklü) 0,5-2,5 mm²
• Sıkma Torku: 0,8-1,2 Nm

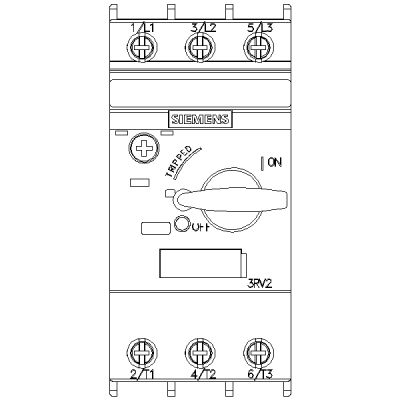

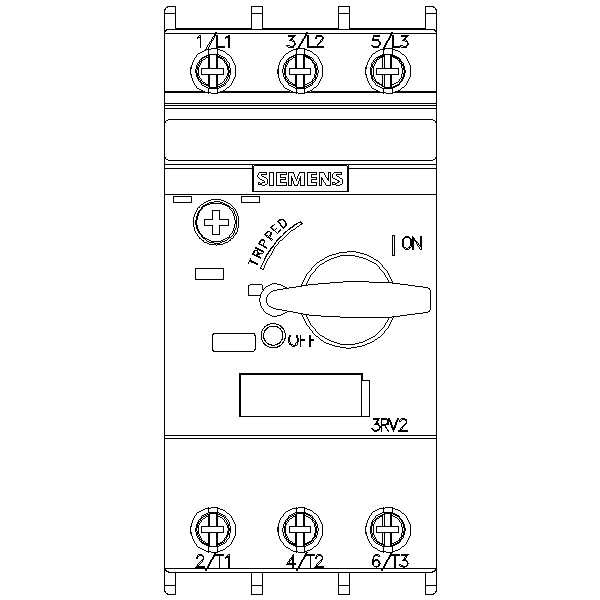

• Ölçüler (Y x G x D): 97 mm x 45 mm x 97 mm
• Ağırlık: 330,6 g
• IP Koruma Sınıfı: IP20
• Çalışma Sıcaklığı: -20 ... +60 °C
• Montaj: 35 mm DIN ray veya vida ile
• Sertifikalar: CE, UKCA, EAC, cULus, ATEX

60 °C pano içi sıcaklığa kadar bitişik montaja uygundur.

100 A'den yüksek motor çıkışları için 3VA2 serisi motor koruma şalterleri tercih edilebilir.

MÜŞTERİ SORUSU

Soru: 220 V 2,2 kW 3000 devir monofaze Volt motor için bu motor koruma şalteri uygun mu?

Cevap: Evet, uygundur. Bu güçteki 220 V monofaze motorlar genellikle 13-14,5 A akım çeker; bu değer 3RV2011-4AA10'un 10-16 A ayar aralığındadır. Ayar düğmesini motor etiketinde yazan akım değerine getirin.

Şalter 3 kutuplu olduğu için monofaze kullanımda 3 ana akım yolu da seri bağlanmalıdır: Faz → 1/L1, 2/T1 → 3/L2 (köprü), 4/T2 → 5/L3 (köprü), 6/T3 → motor. Nötr doğrudan motora gider. Tek yoldan bağlantı yapılırsa şalter faz kaybı algılayarak açabilir.

Not: Bu bağlantıda şalter yalnızca fazı keser, nötr bağlı kalır. Motor üzerinde çalışmadan önce hattın enerjisini tamamen kesin.
