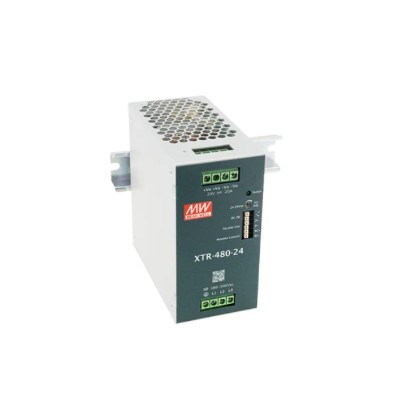

Mean Well XTR-480-24 – Trifaze Endüstriyel Güç Kaynağı
Mean Well XTR-480-24, fabrika otomasyonu, makine kontrol sistemleri ve yüksek güç gerektiren endüstriyel elektrik panolarında kullanılmak üzere tasarlanmıştır.
Üç fazlı 320–600V AC giriş gerilimini 24V DC çıkışa dönüştüren cihaz, 20A nominal akım ve 480W sürekli güç sağlar. Çıkış gerilimi 24–29V DC arasında ayarlanabilir.
%200 Tepe Güç Kapasitesi
XTR-480-24, kısa süreli yüksek akım ihtiyaçlarını karşılamak amacıyla beş saniyeye kadar 40A ve 960W tepe çıkış kapasitesine sahiptir. Bu özellik, uygun yük koşullarında yüksek başlangıç akımı gerektiren ekipmanlar için avantaj sağlar.
Yüksek Verimlilik ve Kompakt Tasarım
%94 tipik verimliliğe sahip güç kaynağı, yalnızca 63 mm genişliğindeki gövdesiyle DIN ray üzerinde yer tasarrufu sağlar.
Fansız soğutma sistemi doğal hava dolaşımıyla çalışır. -40°C ile +85°C çalışma sıcaklığı aralığını destekler; +60°C üzerindeki sıcaklıklarda çıkış gücünün azaltılması gerekir.
Paralel Çalışma ve Uzaktan Kontrol
Dahili akım paylaşım özelliğiyle uygun bağlantı koşullarında dört adede kadar cihaz paralel çalıştırılabilir. Ayrıca uzaktan açma/kapama kontrolü, DC OK röle kontağı ve entegre OR-ing FET özelliği bulunur.
Kısa devre, aşırı yük, aşırı gerilim ve aşırı sıcaklık korumaları cihazın diğer özellikleridir.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Mean Well |
| Model | XTR-480-24 |
| Seri | XTR-480 |
| Ürün tipi | Trifaze DIN ray tipi AC/DC güç kaynağı |
| Çıkış gerilimi | 24V DC |
| Nominal akım | 20A |
| Nominal güç | 480W |
| Tepe akım | 40A / 5 saniye |
| Tepe güç | 960W / 5 saniye |
| Çıkış gerilimi ayarı | 24–29V DC |
| AC giriş gerilimi | 320–600V AC, üç faz |
| DC giriş gerilimi | 450–800V DC |
| Tipik verimlilik | %94 |
| Ripple ve gürültü | Maksimum 120mVp-p |
| Gerilim toleransı | ±%1 |
| Aşırı gerilim koruması | 30–35V |
| Paralel çalışma | 4 cihaza kadar |
| DC OK röle kontağı | Var |
| Uzaktan açma/kapama | Var |
| Soğutma | Fansız, doğal hava dolaşımı |
| Çalışma sıcaklığı | -40°C ile +85°C |
| Montaj | TS-35/7.5 veya TS-35/15 DIN ray |
| Bağlantı tipi | Vidalı terminal |
| Ölçüler | 63 × 125,2 × 125 mm |
| Ağırlık | 1,18 kg |
| Üretici garantisi | 5 yıl |
Kullanım Alanları
-
Fabrika otomasyonu: PLC sistemleri, kontrol modülleri ve 24V DC besleme hatları.
-
Endüstriyel makineler: Üç fazlı elektrik altyapısına sahip makinelerin kontrol panoları.
-
Üretim tesisleri: Yüksek güç gerektiren DC kontrol ve yardımcı besleme sistemleri.
-
Elektromekanik sistemler: Uygun 24V DC ekipmanların enerji beslemesi.
-
Merkezi kontrol panoları: Paralel güç kaynağı kullanımına ihtiyaç duyulan uygulamalar.
Montaj ve Kullanım
Mean Well XTR-480-24, standart 35 mm DIN ray üzerine monte edilir. Yeterli hava dolaşımı için cihazın üstünde 40 mm, altında 20 mm ve yanlarında en az 5 mm boşluk bırakılması önerilir.
Önemli: XTR-480-24 trifaze girişli bir güç kaynağıdır. Standart 230V tek fazlı şebekeye doğrudan bağlanmak için tasarlanmamıştır. İki fazlı çalışma belirli koşullarda mümkündür ancak üreticinin yük azaltma sınırlarına uyulmalıdır.
