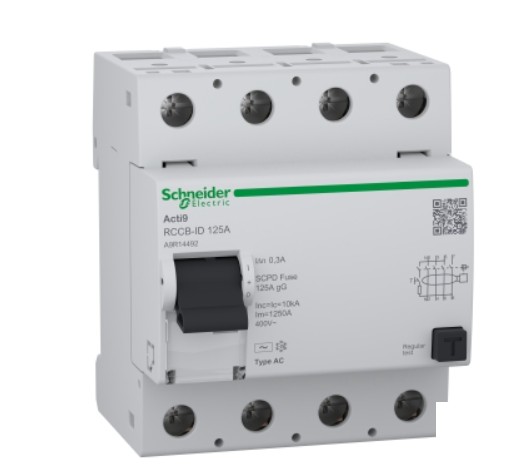

Schneider Electric A9R14492 Acti9 4P 125A 300mA AC Tipi Kaçak Akım Koruma Rölesi
3-9 TAKSİT
Tükendi
Gelince Haber Ver
Fiyat Alarmı
Schneider Electric A9R14492, Acti9 RCCB-ID serisine ait, 4 kutuplu, 125A nominal akıma ve 300mA kaçak akım hassasiyetine sahip AC tipi kaçak akım koruma rölesidir.
Üç fazlı elektrik dağıtım sistemlerinde meydana gelen sinüzoidal alternatif kaçak akımları algılayarak devrenin otomatik olarak kesilmesini sağlar. Endüstriyel tesisler, ticari binalar ve elektrik dağıtım panolarında dolaylı temasa karşı koruma ve toprak kaçağından kaynaklanan yangın risklerinin azaltılması amacıyla kullanılır.
Gerilimden bağımsız açma teknolojisi, anlık koruma özelliği ve 3 konumlu kontak durum göstergesiyle güvenilir bir koruma çözümü sunar. DIN ray montajına uygun yapısı, birleşik terminal tasarımı ve kablolama göstergesi sayesinde kurulumu kolaylaştırır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | Schneider Electric |
| Ürün kodu | A9R14492 |
| Seri | Acti9 RCCB-ID |
| Ürün tipi | Kaçak akım koruma rölesi (RCCB) |
| Kutup sayısı | 4P (3 Faz + Nötr) |
| Nominal akım | 125A |
| Kaçak akım hassasiyeti | 300mA |
| Koruma sınıfı | AC Tipi |
| Açma tipi | Anlık (gecikmesiz) |
| Çalışma gerilimi | 400V AC |
| Frekans | 50Hz |
| Koşullu kısa devre akımı (Inc) | 10kA |
| Anma yapma ve kesme kapasitesi (Im) | 1250A |
| Elektriksel dayanıklılık | 2.000 çevrim |
| Mekanik dayanıklılık | 5.000 çevrim |
| Montaj | DIN ray |
| Modül genişliği | 8 × 9 mm |
| Boyutlar | 72 × 86 × 76 mm |
| Ağırlık | 420 g |
| Koruma derecesi | IP20 |
| Çalışma sıcaklığı | -25°C ile +40°C |
| Standartlar | IEC/EN 61008-1 ve 61008-2-1 |
| EAN-13 | 3606486868973 |
Kullanım Alanları
-
Üç fazlı elektrik dağıtım ve kumanda panoları
-
Fabrikalar ve endüstriyel tesisler
-
Ticari binalar, iş merkezleri ve işletmeler
-
Toprak kaçağı kaynaklı yangın riskine karşı koruma gereken elektrik tesisatları
Öne Çıkan Özellikler
-
125A yüksek nominal akım kapasitesi
-
300mA AC tipi kaçak akım koruması
-
4 kutuplu, üç faz ve nötr bağlantısı
-
Gerilimden bağımsız, anlık açma mekanizması
-
Kontak durumunu gösteren ön panel göstergesi
-
DIN ray uyumlu, kompakt tasarım
-
Kilitleme aksesuarı ile OFF konumunda kilitleme imkânı
Önemli: A9R14492 aşırı yük ve kısa devre koruması sağlamaz. Uygun aşırı akım koruma elemanıyla birlikte kullanılmalıdır. Belirtilen 10kA değeri koşullu kısa devre dayanımıdır. 300mA hassasiyetli bu model, 30mA ek kişisel koruma cihazının yerine kullanılmamalıdır.
